Вертикально-револьверно-фрезерный станок MX-4LW
Цель
Производственный процесс
Револьверно-фрезерные станки TAJANE производятся по оригинальным тайваньским чертежам. Для отливки используется процесс литья MiHanNa и материал TH250, и она производится путем естественного старения, отпускной термообработки и прецизионной холодной обработки.
Технология литья Мианны
Устранение внутреннего напряжения
Закалочная термообработка
Прецизионная обработка
Обработка подъемного стола
Токарная обработка
Консольная обработка
Высокочастотная закалка
Тонкая резьба

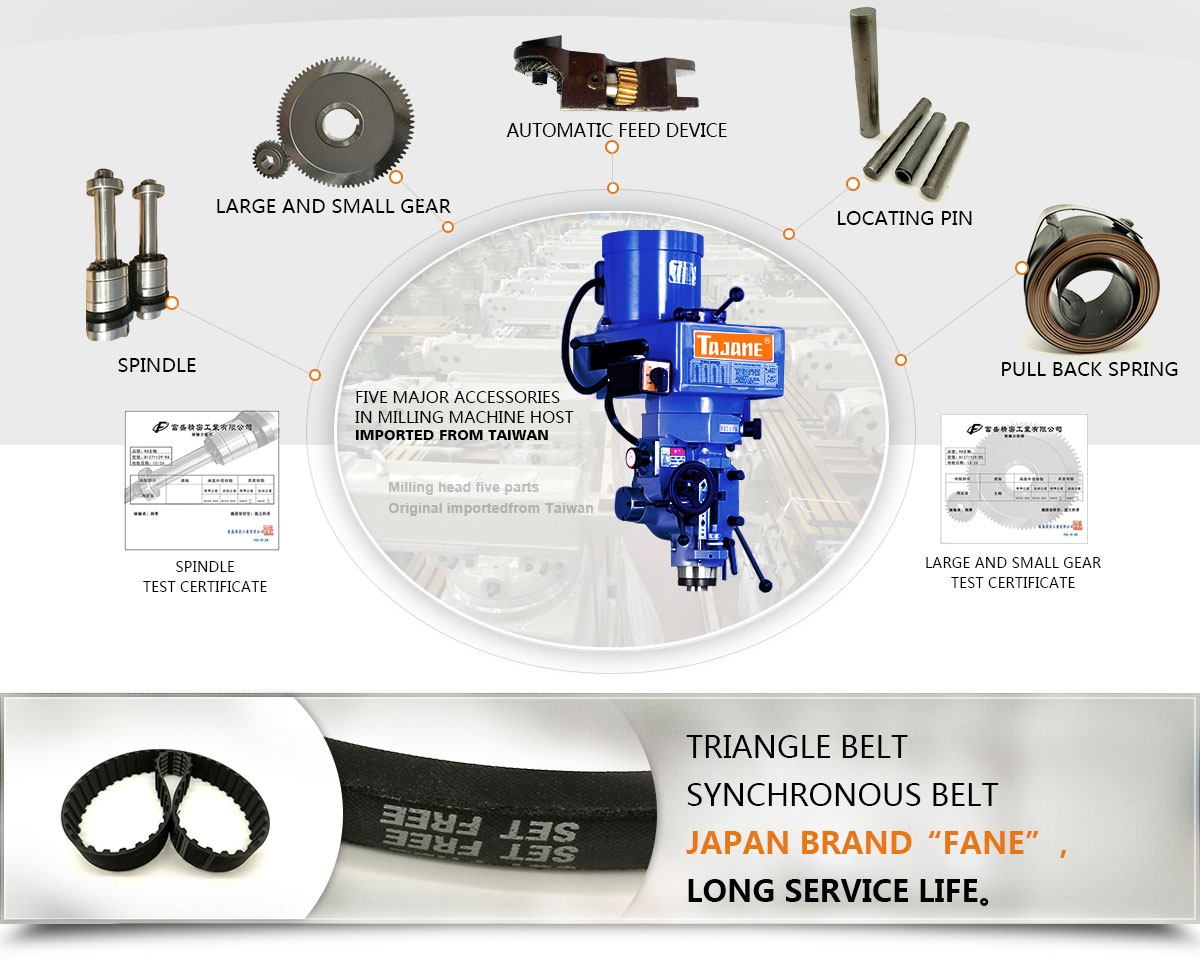

Премиум-компоненты
Тайваньские оригинальные прецизионные компоненты; Трехходовые ходовые винты X, Y, Z тайваньской марки; Пять основных компонентов фрезерной головки приобретаются у оригинальных тайваньских поставщиков.
Электробезопасность
Электрический блок управления имеет функции пылезащиты, водонепроницаемости и защиты от утечек. Использование электрических компонентов таких брендов, как Siemens и Chint. Настройте релейную защиту 24 В, защиту от заземления машины, защиту от отключения питания при открытии двери и несколько настроек защиты от отключения питания.
Использование кабеля европейского стандарта
Главный кабель 2,5 мм², кабель управления 1,5 мм²
Электрические компоненты Siemens и CHNT.
Идентификация ясна
Удобное обслуживание
Защита заземления
Дверь открыта, и электричество будет отключено.
Нажмите кнопку аварийной остановки. Отключено питание.
Выключатель питания
Главный выключатель Индикатор питания
Защита заземления
Кнопка аварийной остановки
Прочная упаковка
Внутренняя часть станка герметична для защиты от влаги, а внешняя часть изготовлена из цельной древесины, не подвергающейся фумигации, и полностью закрыты стальными полосами для обеспечения безопасности транспортировки. Бесплатная доставка осуществляется в основные внутренние порты и порты таможенного оформления, а также безопасную транспортировку во все регионы мира.

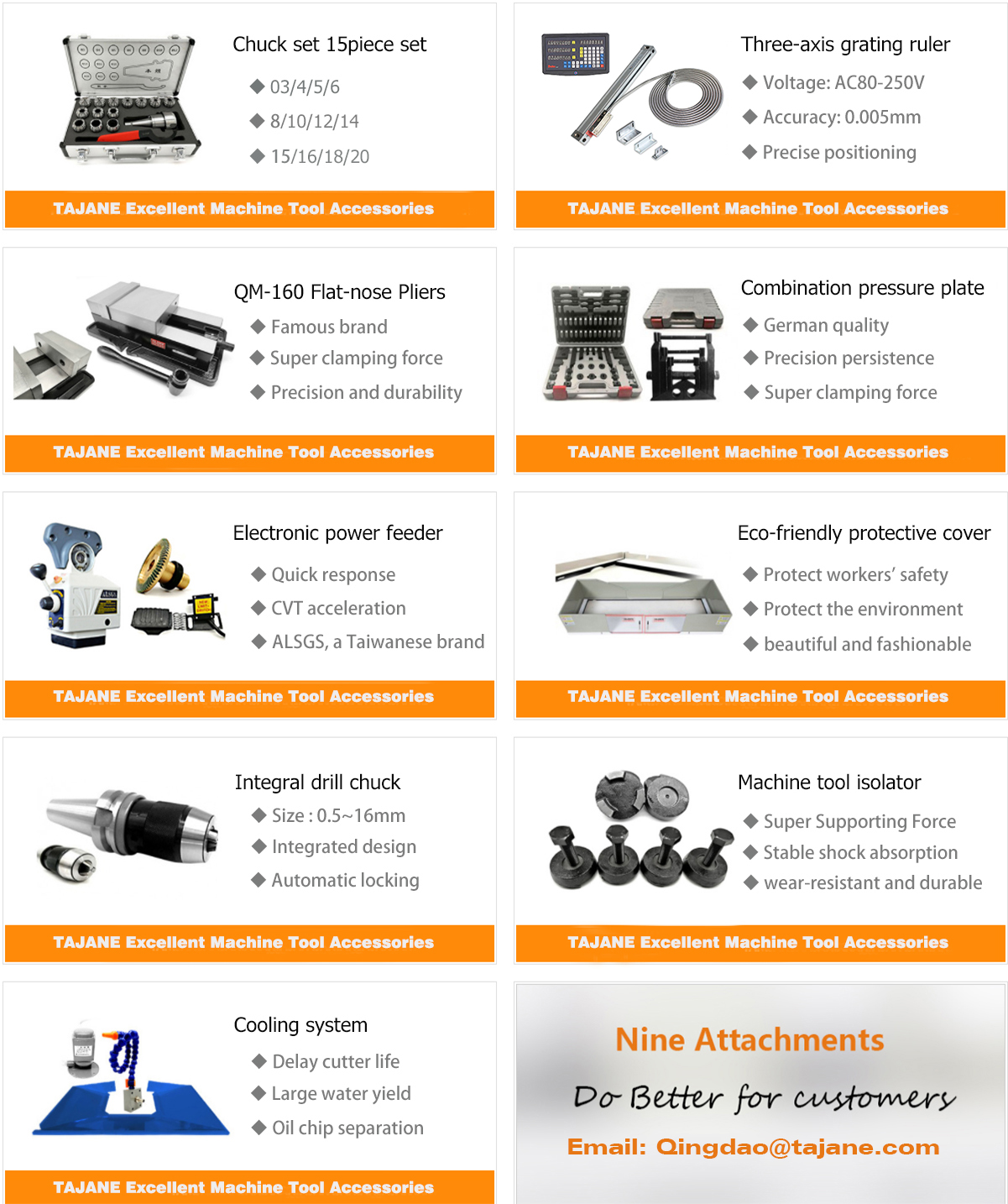

Принадлежности для фрезерных станков отвечают различным потребностям обработки.
Стандартное оборудование: в подарок включены девять основных аксессуаров для удовлетворения различных потребностей клиентов в обработке..

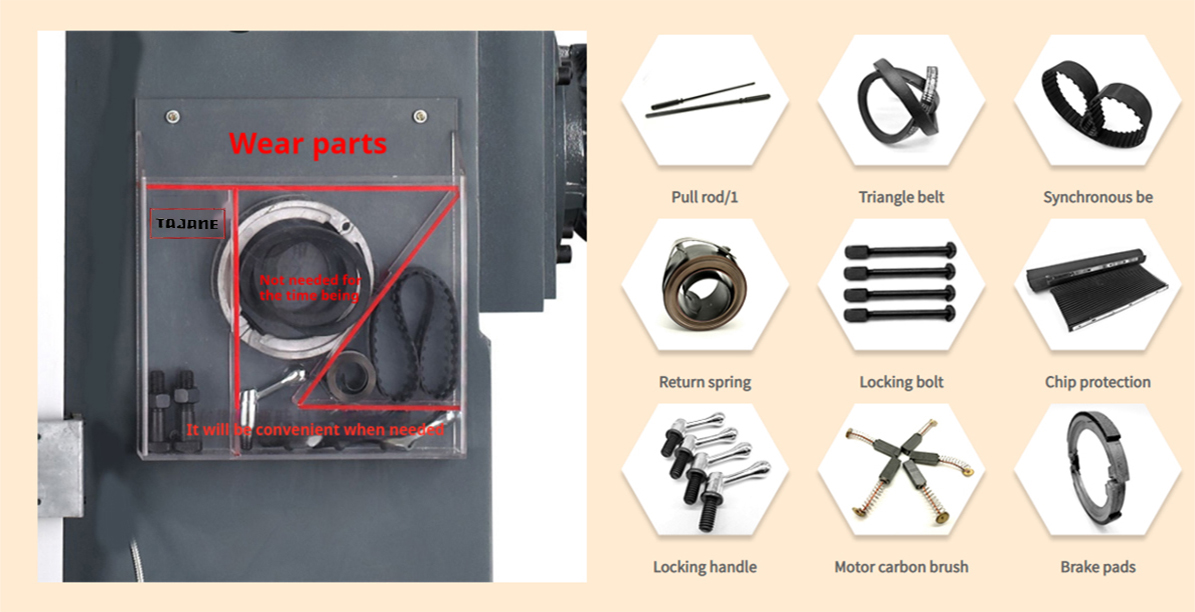

Представляем девять видов изнашиваемых деталей, которые помогут решить ваши проблемы
Расходные детали. Для вашего спокойствия в комплект входят девять основных расходных материалов. Возможно, они вам никогда не понадобятся, но когда они понадобятся, они сэкономят время.

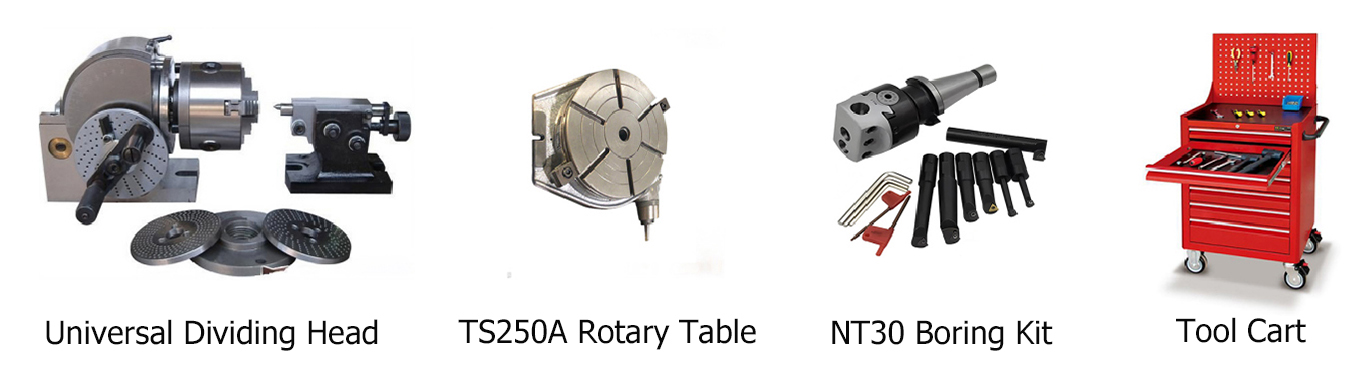

Дополнительное оборудование станка, подходящее для различной обработки.
Дополнительное оборудование: Вспомогательные инструменты расширяют функциональные возможности для специальной/сложной обработки (опция, за дополнительную плату).
| Модель | МХ-4ЛВ |
|---|---|
| Сила | |
| Напряжение сети | Трехфазное 380 В (или 220 В, 415 В, 440 В) |
| Частота | 50 Гц (или 60 Гц) |
| Мощность двигателя главного привода | 3 л.с. |
| Общая мощность/токовая нагрузка | 7,5 кВт/9,5 А |
| Параметры обработки | |
| Размер рабочего стола | 1270×254 мм |
| перемещение по оси X | 810 мм |
| перемещение по оси Y | 360 мм |
| перемещение по оси Z | 360 мм |
| Верстак | |
| Т-образный паз верстака | 3×16×65 мм |
| Максимальная грузоподъемность верстака | 300 кг |
| Расстояние от торца шпинделя до рабочего места | 370 мм |
| Расстояние от центра шпинделя до поверхности направляющей | 190 мм |
| Шпиндель фрезерной головки | |
| Тип конуса шпинделя | НТ30 |
| Ход втулки шпинделя | 120 мм |
| Скорость подачи шпинделя | 0.04；0.08；0.15 |
| Внешний диаметр шпинделя | 85,725 мм |
| Скорость фрезерной головки | |
| Ступени скорости шпинделя | 16 этапов |
| Диапазон скоростей | 70-5440 об/мин |
| Количество ступеней (низкий диапазон) | 70, 110, 180, 270, 600, 975, 1540, 2310 об/мин. |
| Количество шагов (высокий диапазон) | 140, 220, 360, 540, 1200, 1950, 3080, 5440 об/мин. |
| Структура | |
| Поворотная фрезерная головка | ±90° влево и вправо, ±45° вперед и назад, консоль 360° |
| Тип направляющей (X, Y, Z) | ▲ ■ ■ |
| Удлинитель штока | 520 мм |
| Метод смазки | Электронная автоматическая смазка |
| Аспект | |
| Длина | 1920 мм |
| Ширина | 1770 мм |
| Высота | 2000 мм |
| Масса | 1800 кг |
