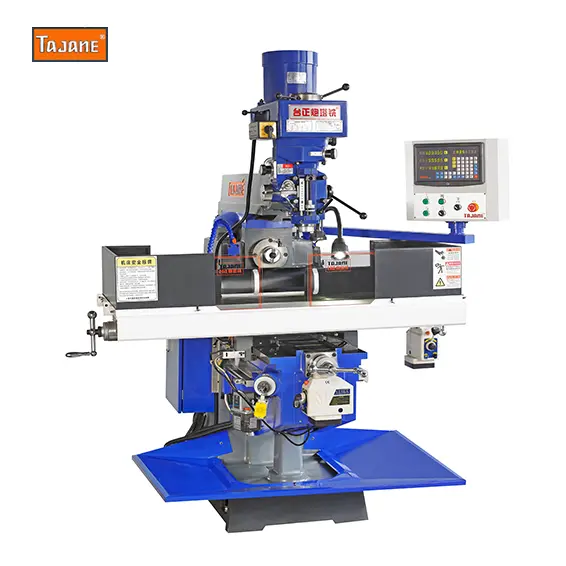

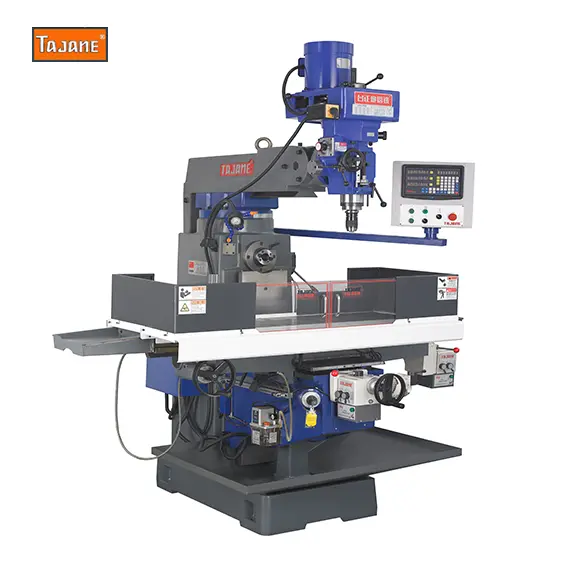

Трехфазный коленно-фрезерный станок MX-8HG
Цель
Трехфазный коленофрезерный станок MX-8HG представляет собой мощный фрезерный станок, относящийся к ручным фрезерным станкам для тяжелых условий эксплуатации. Он оснащен крупнокалиберной, сверхмощной, мощной 5- или 7-сильной фрезерной головкой с очень большим ходом по осям X, Y, Z. Длина стола 1524 мм; ход по оси X составляет 1200 мм. По осям X и Y используются оригинальные тайваньские ШВП, а грузоподъемность стола достигает 950 кг. Этот трехфазный коленный фрезерный станок имеет широкий спектр применения и подходит для таких сценариев, как обработка крупных деталей пресс-форм, прецизионная сложная обработка деталей и обработка автозапчастей.
Производственный процесс
Револьверно-фрезерные станки TAJANE производятся по оригинальным тайваньским чертежам. Для отливки используется процесс литья MiHanNa и материал TH250, и она производится путем естественного старения, отпускной термообработки и прецизионной холодной обработки.

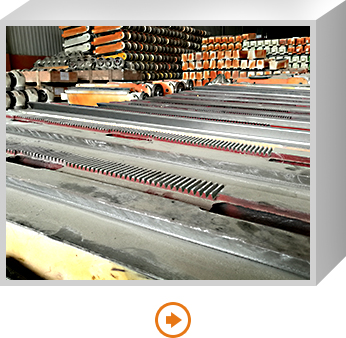

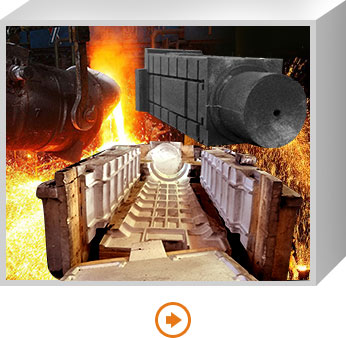

Процесс литья миханита

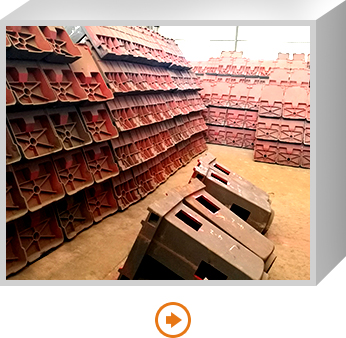

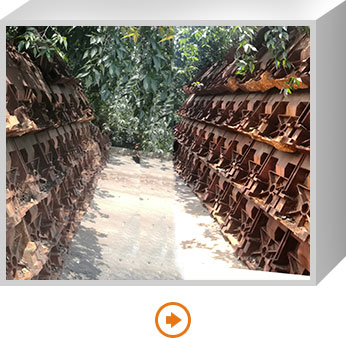

Устранение внутреннего напряжения
Закалочная термообработка

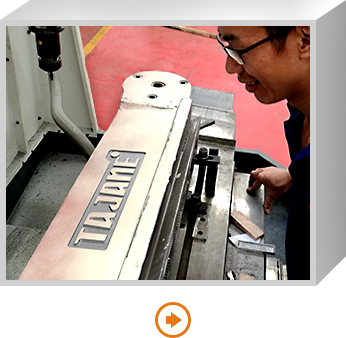

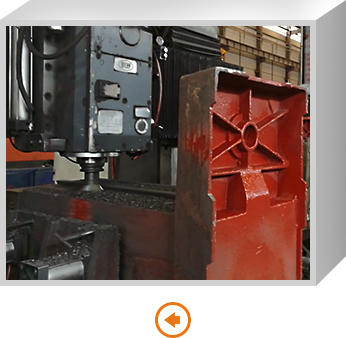

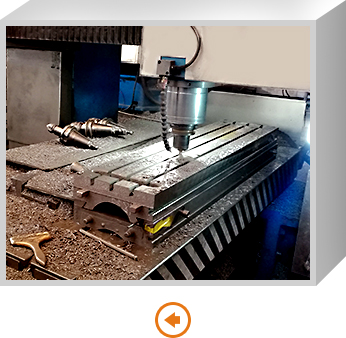

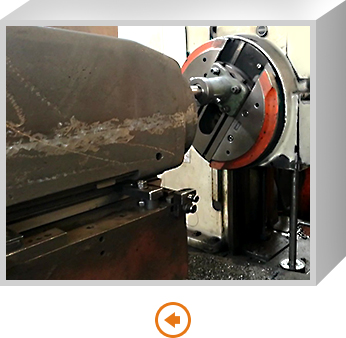

Прецизионная обработка
Обработка подъемного стола
Токарная обработка
Консольная обработка

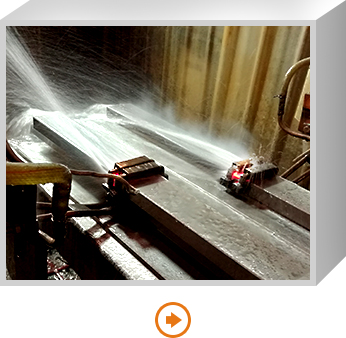

Высокочастотная закалка

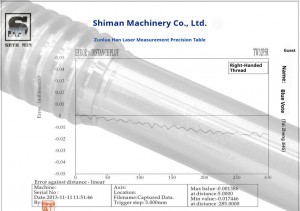

Тонкая резьба
Премиум-компоненты

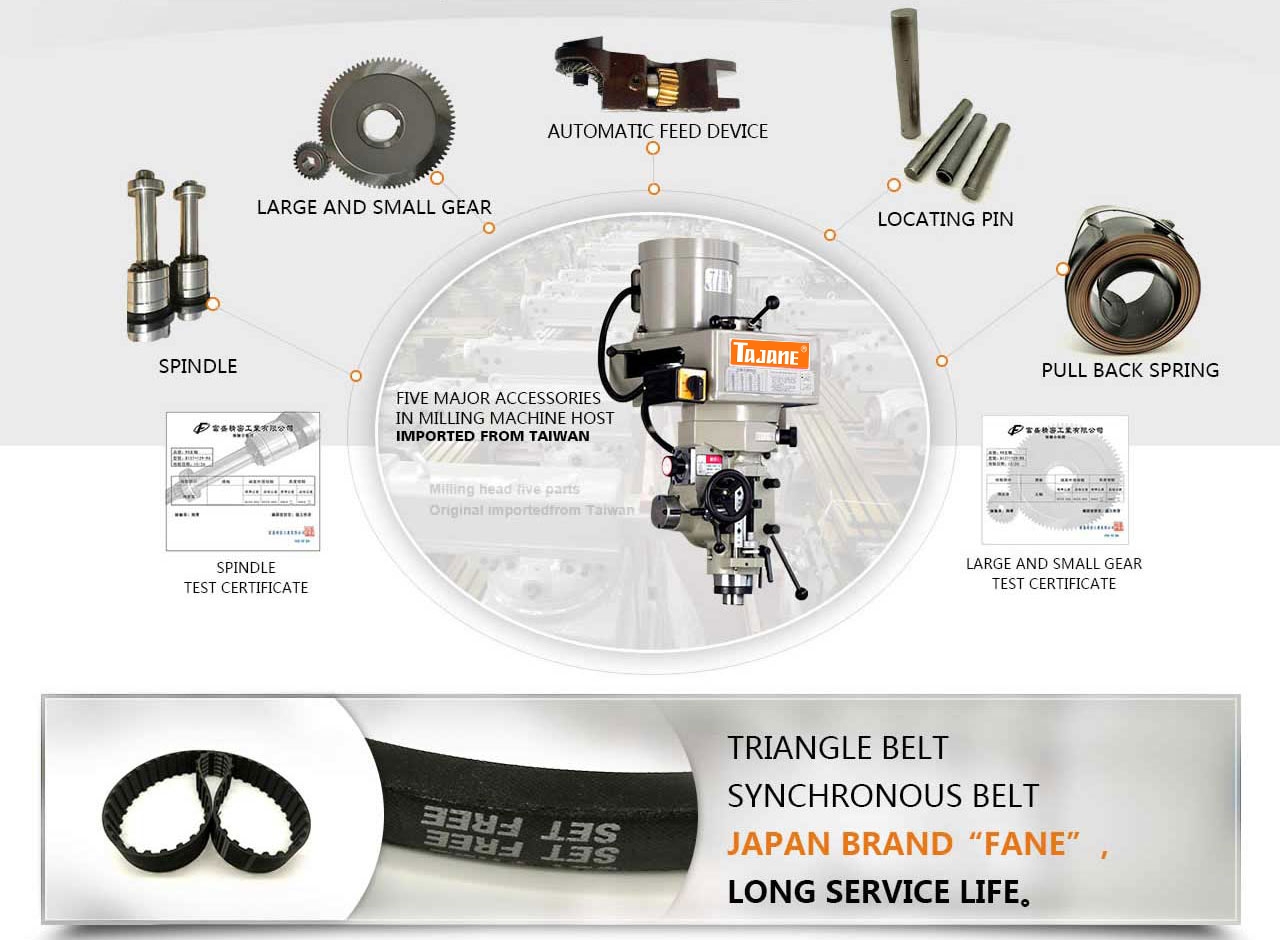

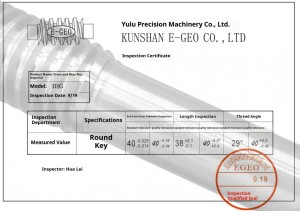

Тайваньские оригинальные прецизионные компоненты; Трехходовые ходовые винты X, Y, Z тайваньской марки; Пять основных компонентов фрезерной головки приобретаются у оригинальных тайваньских поставщиков.
Электробезопасность

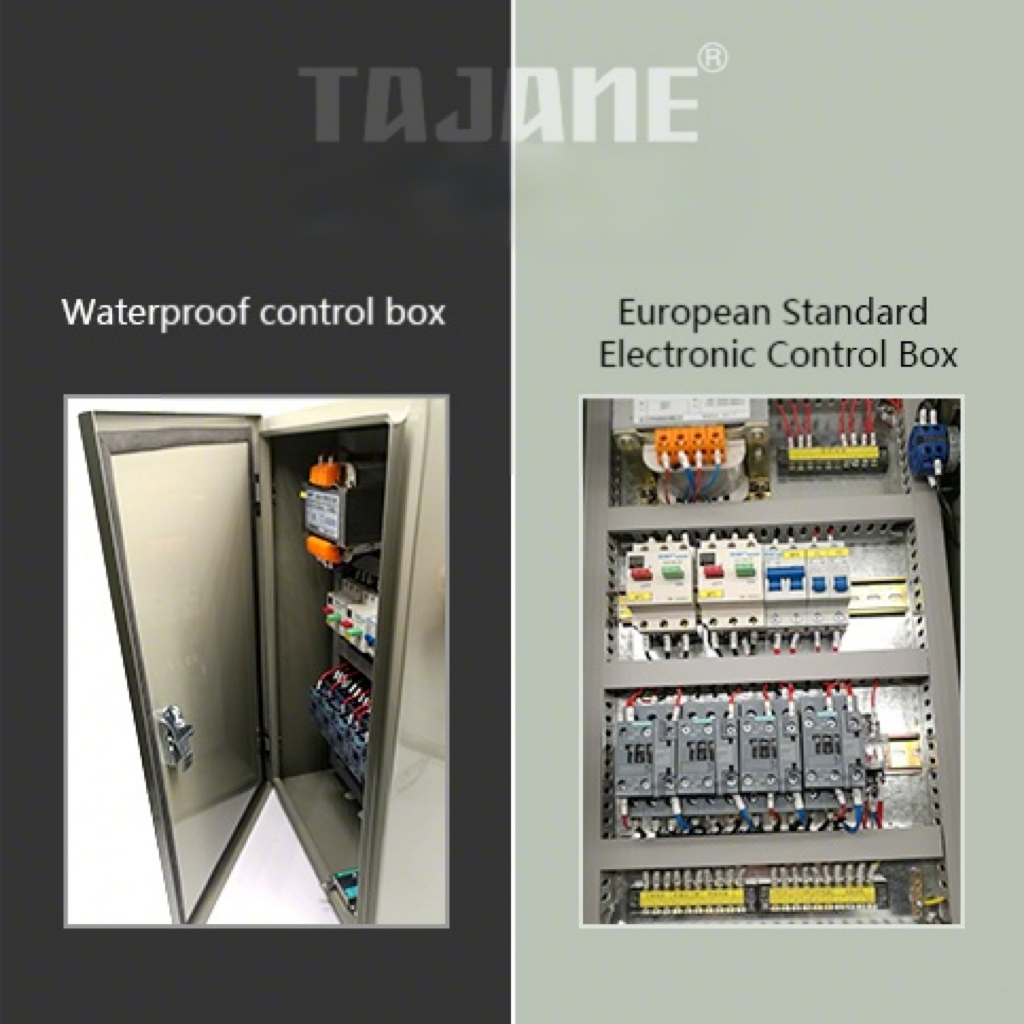

Электрический блок управления имеет функции пылезащиты, водонепроницаемости и защиты от утечек. Использование электрических компонентов таких брендов, как Siemens и Chint. Настройте релейную защиту 24 В, защиту от заземления машины, защиту от отключения питания при открытии двери и несколько настроек защиты от отключения питания.
Использование кабеля европейского стандарта
Главный кабель 2,5 мм², кабель управления 1,5 мм²

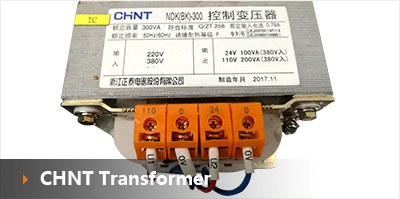

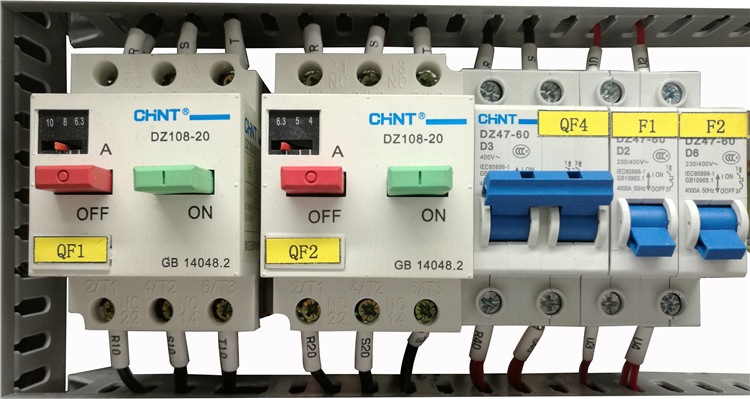

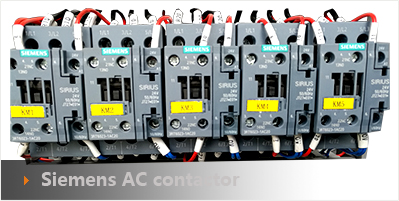

Электрические компоненты Siemens и CHNT.

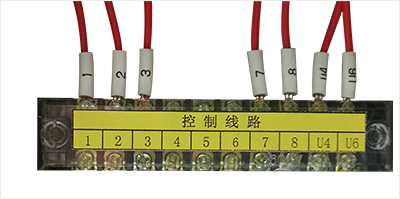

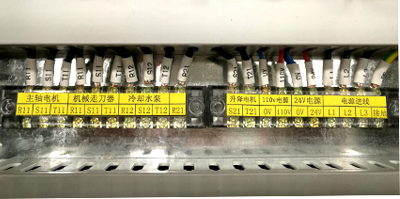

Идентификация ясна
Удобное обслуживание
Защита заземления
Дверь открыта, и электричество будет отключено.
Нажмите кнопку аварийной остановки. Отключено питание.
Выключатель питания
Главный выключатель Индикатор питания
Защита заземления
Кнопка аварийной остановки

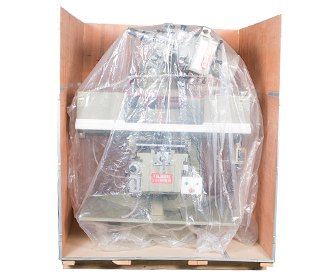

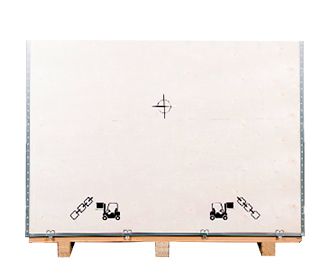

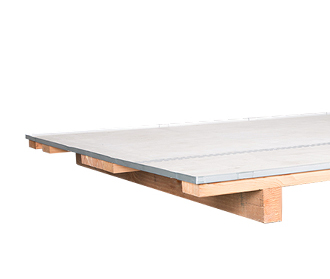

Прочная упаковка
Внутренняя часть станка герметична для защиты от влаги, а внешняя часть изготовлена из цельной древесины, не подвергающейся фумигации, и полностью закрыты стальными полосами для обеспечения безопасности транспортировки. Бесплатная доставка осуществляется в основные внутренние порты и порты таможенного оформления, а также безопасную транспортировку во все регионы мира.

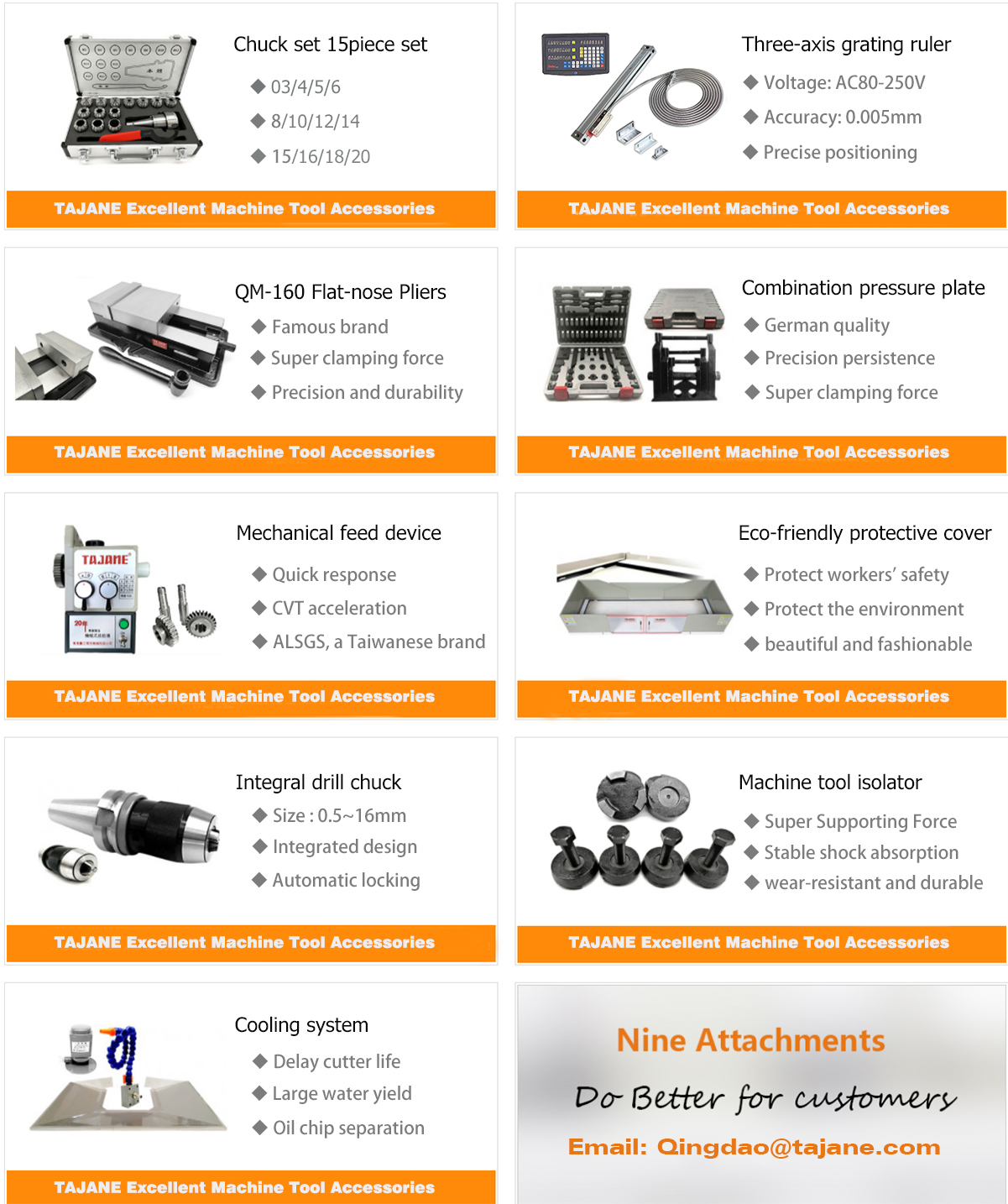

Принадлежности для фрезерных станков отвечают различным потребностям обработки.
Стандартное оборудование: в подарок включены девять основных аксессуаров для удовлетворения различных потребностей клиентов в обработке.

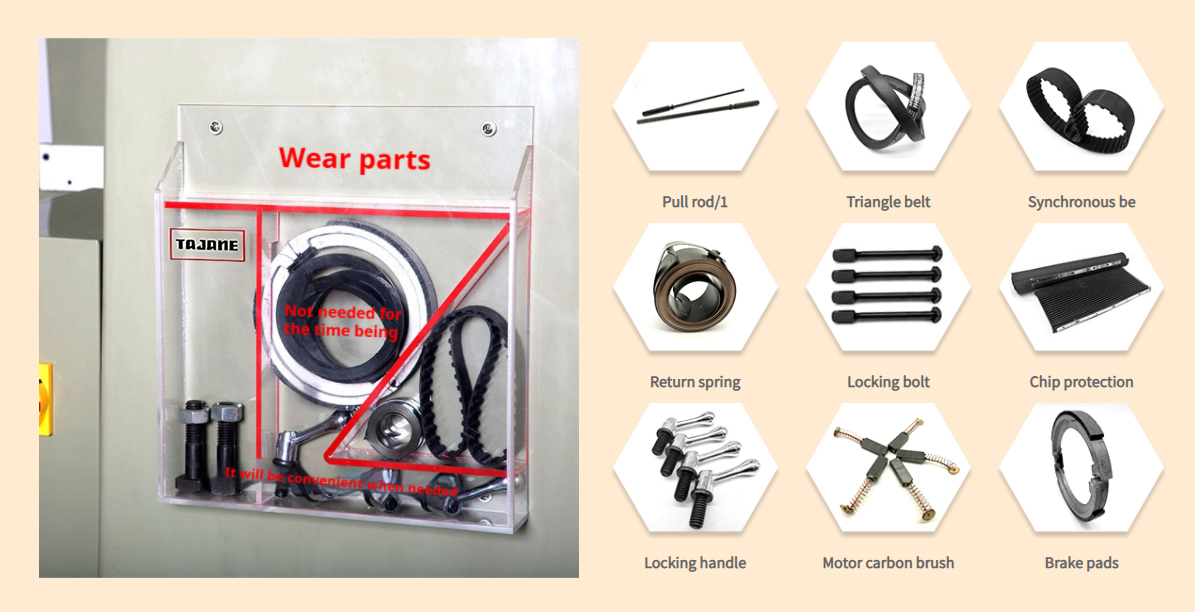

Представляем девять видов изнашиваемых деталей, которые помогут решить ваши проблемы
Расходные детали. Для вашего спокойствия в комплект входят девять основных расходных материалов. Возможно, они вам никогда не понадобятся, но когда они понадобятся, они сэкономят время.

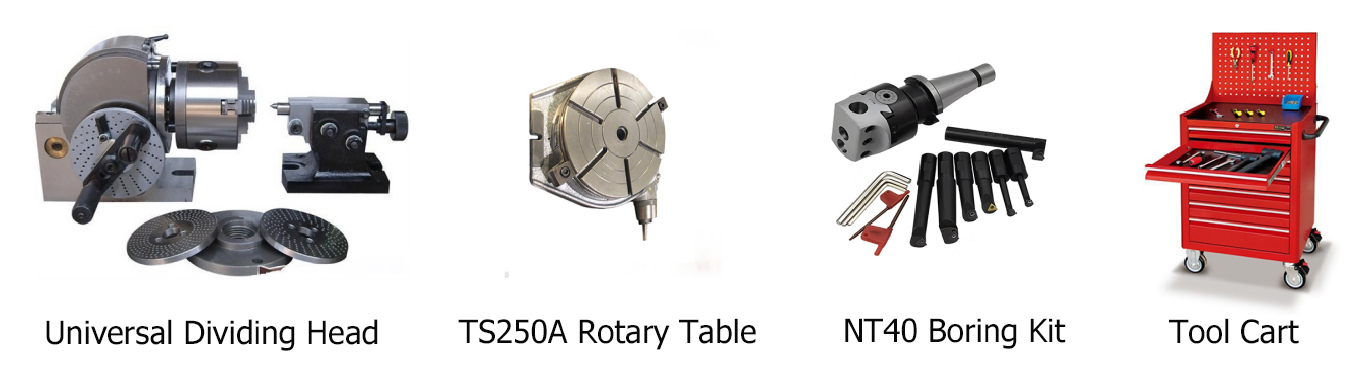

Дополнительное оборудование станка, подходящее для различной обработки.
Дополнительное оборудование: Вспомогательные инструменты расширяют функциональные возможности для специальной/сложной обработки (опция, за дополнительную плату).
| Модель | МХ-8ХГ |
|---|---|
| Сила | |
| Напряжение сети | Трехфазное 380 В (или 220 В, 415 В, 440 В) |
| Частота | 50 Гц (или 60 Гц) |
| Мощность двигателя главного привода | 5 л.с. |
| Общая мощность/токовая нагрузка | 5,5 кВт/8,0 А |
| Параметры обработки | |
| Размер рабочего стола | 1524×360 мм |
| перемещение по оси X | 1200 мм |
| перемещение по оси Y | 500 мм |
| перемещение по оси Z | 500 мм |
| Верстак | |
| Т-образный паз верстака | 3×16×65 мм |
| Максимальная грузоподъемность верстака | 900 кг |
| Расстояние от торца шпинделя до рабочего места | 700 мм |
| Расстояние от центра шпинделя до поверхности направляющей | 250 мм |
| Шпиндель фрезерной головки | |
| Тип конуса шпинделя | НТ40 |
| Ход втулки шпинделя | 120 мм |
| Скорость подачи шпинделя | 0.04；0.08；0.15 |
| Внешний диаметр шпинделя | 85,725 мм |
| Скорость фрезерной головки | |
| Ступени скорости шпинделя | 16 этапов |
| Диапазон скоростей | 70-5440 об/мин |
| Количество ступеней (низкий диапазон) | 70, 110, 180, 270, 600, 975, 1540, 2310 об/мин. |
| Количество шагов (высокий диапазон) | 140, 220, 360, 540, 1200, 1950, 3080, 5440 об/мин. |
| Структура | |
| Поворотная фрезерная головка | ±90° влево и вправо, ±45° вперед и назад, консоль 360° |
| Тип направляющей (X, Y, Z) | ▲ ■ ■ |
| Удлинитель штока | 600 мм |
| Метод смазки | Электронная автоматическая смазка |
| Аспект | |
| Длина | 2500 мм |
| Ширина | 2600 мм |
| Высота | 3000 мм |
| Масса | 3000 кг |
