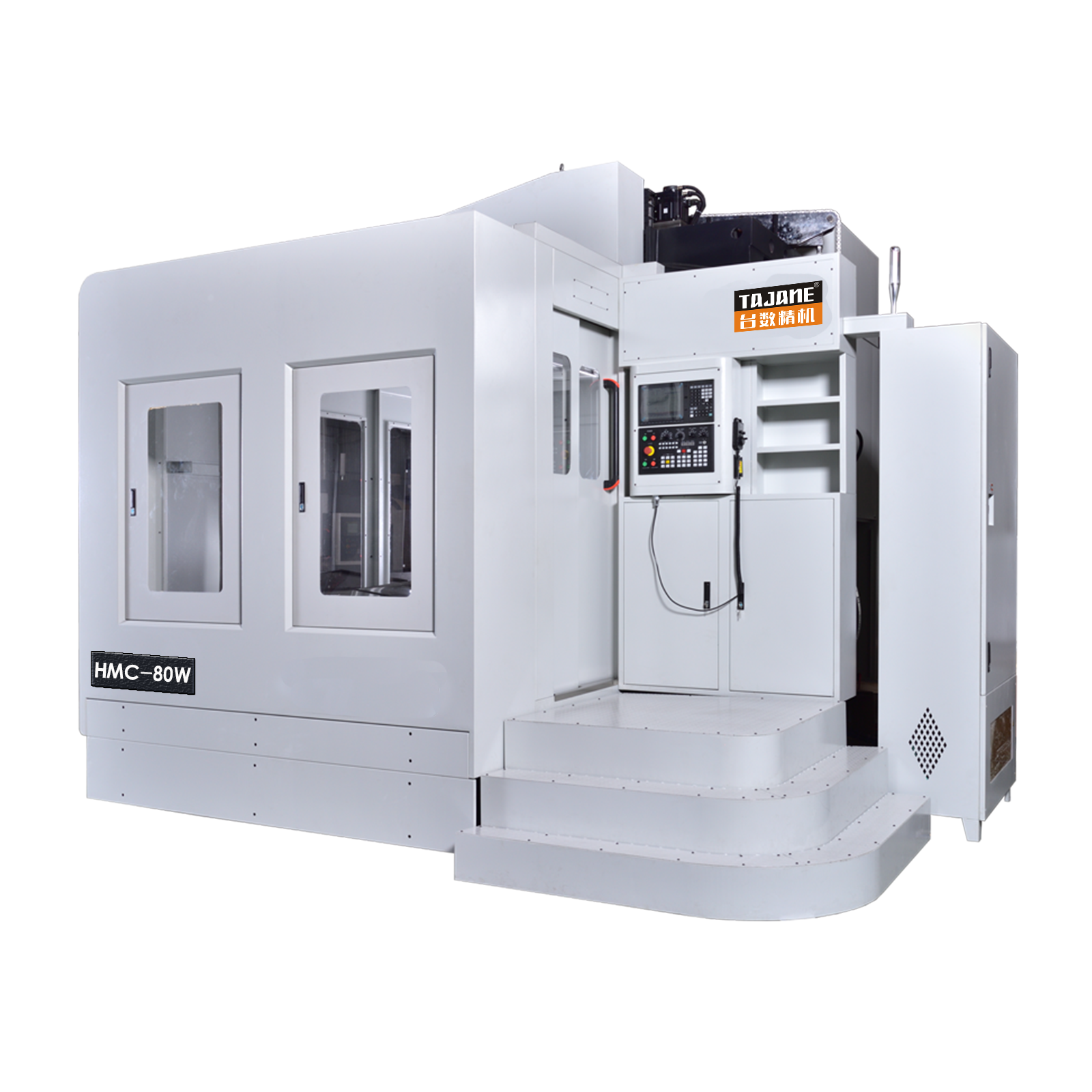

Горизонтальный обрабатывающий центр HMC-80W
Горизонтально-фрезерный станок. Он может выполнять сверление, фрезерование, растачивание, расширение, развертывание, нарезание резьбы и другие сложные детали за один зажим для сложных деталей, таких как различные диски, пластины, обечайки, кулачки и формы. Две линии и одна жесткая конструкция, подходящие для штучного и массового производства различных сложных деталей в различных отраслях промышленности.
Использование продукта
Горизонтальный обрабатывающий центр, широко используемый в автомобильной, аэрокосмической, общей машиностроительной и других отраслях промышленности.
Горизонтальный обрабатывающий центр. Наиболее подходит для обработки больших ходов и сложных прецизионных деталей.
Горизонтальный обрабатывающий центр, подходящий для многорабочей поверхности и многопроцессной обработки деталей.
Горизонтальные обрабатывающие центры широко используются при изготовлении сложных деталей. Обработка поверхности и отверстий.
Горизонтальные обрабатывающие центры широко используются при изготовлении сложных деталей. Обработка поверхности и отверстий.
Процесс литья изделия
Горизонтальный обрабатывающий центр с ЧПУ, отливка производится методом литья Meehanite, маркировка — TH300.

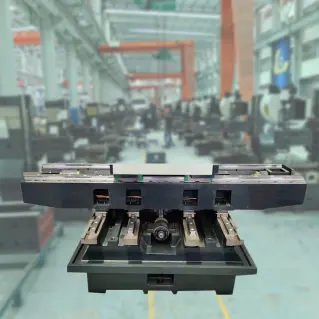

Горизонтально-фрезерный станок, поперечная направляющая стола и основание для тяжелых условий резания и быстрого перемещения.
Горизонтально-фрезерный станок, внутренняя часть отливки имеет ребристую структуру с двойными стенками.
Горизонтально-фрезерный станок, станина и колонны выходят из строя естественным образом, что повышает точность обрабатывающего центра.

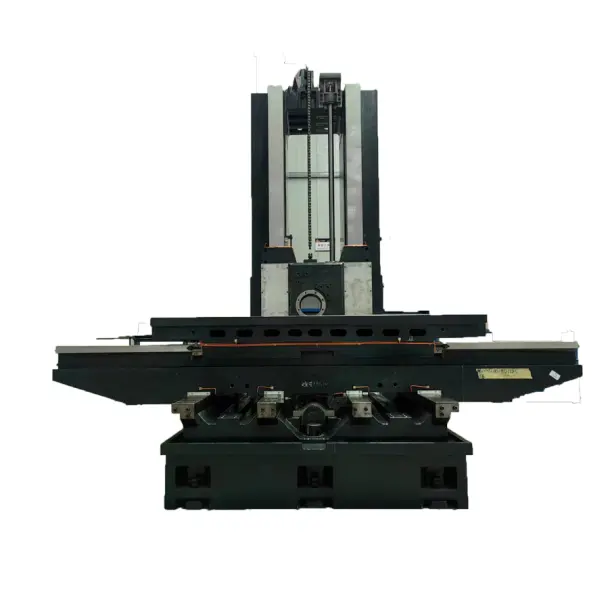

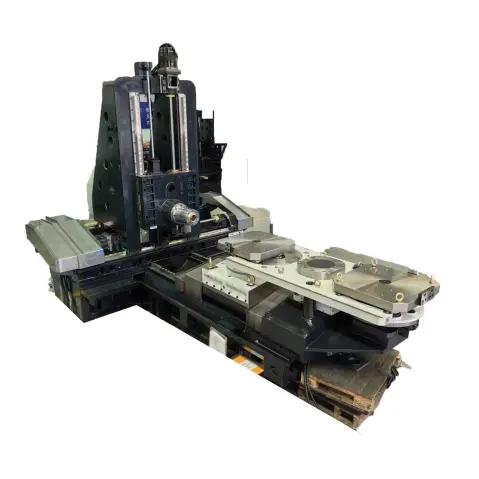

Горизонтальный обрабатывающий центр, оптимизированная конструкция для пяти основных отливок, разумная компоновка
Бутик Запчасти
Процесс контроля точности сборки
Тест на точность на рабочем месте
Проверка оптико-механических компонентов
Обнаружение вертикальности
Обнаружение параллельности
Проверка точности посадки гайки
Обнаружение отклонения угла
Настройка фирменной системы ЧПУ
Станки для горизонтальных обрабатывающих центров TAJANE, в соответствии с потребностями клиентов, предоставляют системы ЧПУ различных марок для удовлетворения различных потребностей клиентов в вертикальных обрабатывающих центрах, FANUC, SIEMENS, MITSUBISH, SYNTEC.。
Полностью закрытая упаковка, сопровождение при транспортировке.
Полностью закрытая деревянная упаковка.
Горизонтальный обрабатывающий центр HMC-80W, полностью закрытая упаковка, сопровождение при транспортировке
Вакуумная упаковка в коробке.
Горизонтальный обрабатывающий центр HMC-80W, с влагонепроницаемой вакуумной упаковкой внутри коробки, подходит для транспортировки на большие расстояния.
Очистить отметку
Горизонтальный обрабатывающий центр HMC-80W, с четкой маркировкой в упаковочной коробке, значками загрузки и разгрузки, весом и размером модели, а также высокой узнаваемостью.
Нижний кронштейн из цельного дерева
Горизонтальный обрабатывающий центр HMC-80W, нижняя часть упаковочной коробки изготовлена из твердой и нескользящей древесины, фиксируется для фиксации товара.
Предыдущий: Горизонтальный обрабатывающий центр HMC-63W
| Технические характеристики | HMC-80W | |||
| Путешествовать | Ось X, Ось Y, Ось Z | Х: 1300, Y: 1000, Z: 1050 мм | ||
| Нос шпинделя к поддону | 150-1200 мм | |||
| Центр шпинделя к поверхности поддона | 90-1090 мм / 0-1000 мм | |||
| Стол | Размер стола | 800х800мм | ||
| Номер верстака | 1(ОП:2) | |||
| Конфигурация поверхности рабочего места | М16-160мм | |||
| Максимальная нагрузка верстака | 2000 кг / 1300 кг | |||
| Наименьшая единица настройки | 1° (ОП:0,001°) | |||
| Шпиндель | Конус шпинделя | БТ-50 | ||
| Тип вождения | Тип ремня | Прямой тип | Головка редуктора | |
| Скорость вращения шпинделя | 6000 об/мин | 8000 об/мин | 6000 об/мин | |
| Контроллер и двигатель | 0IMF-ß | 0IMF-а | 0IMF-ß | |
| Шпиндельный двигатель | 15/18,5 кВт (143,3 Нм) | 22/26 кВт (140 Нм) | 15/18,5 кВт (143,3 Нм) | |
| Серводвигатель оси X | 3кВт(36Нм) | 7кВт(30Нм) | 3кВт(36Нм) | |
| Серводвигатель оси Y | 3кВт(36Нм)BS | 7кВт(30Нм)BS | 3кВт(36Нм)BS | |
| Серводвигатель оси Z | 3кВт(36Нм) | 7кВт(30Нм) | 3кВт(36Нм) | |
| Серводвигатель оси B | 2,5 кВт (20 Нм) | 3 кВт (12 Нм) | 2,5 кВт (20 Нм) | |
| Скорость подачи | 0IMF-ß | 0IMF-а | 0IMF-ß | |
| Быстрая скорость подачи по оси X. Z | 24 м/мин | 24 м/мин | 24 м/мин | |
| Ускоренная подача по оси Y | 24 м/мин | 24 м/мин | 24 м/мин | |
| X. Y. Z Макс. скорость подачи при резке | 6 м/мин | 6 м/мин | 6 м/мин | |
| УВД | Тип руки (инструмент к инструменту) | 30Т (4,5 сек) | ||
| Хвостовик инструмента | БТ-50 | |||
| Макс. Диаметр инструмента*длина (рядом) | φ200*350 мм (φ105*350 мм) | |||
| Макс. Вес инструмента | 15 кг | |||
| Точность машины | Точность позиционирования (JIS) | ± 0,005 мм/300 мм | ||
| Точность повторного отравления (JIS) | ± 0,003 мм | |||
| Другие | Приблизительный вес | А: 16500 кг/Б: 17000 кг | ||
| Измерение площади пола | А: 6000*5000*3800 мм Б: 7000*5000*3800 мм | |||
Стандартные аксессуары
● Отображение нагрузки шпинделя и серводвигателя.
●Защита шпинделя и сервопривода от перегрузки.
●Жесткое нарезание резьбы
● Полностью закрытая защитная крышка.
● Электронный маховик
● осветительные приборы
●Двойной спиральный конвейер для стружки.
●Автоматическая система смазки.
●Электрический термостат коробки
●Система охлаждения шпинделя.
●Интерфейс RS232.
●Страйкбольное оружие
●Очиститель конуса шпинделя.
●Панель инструментов
Дополнительные аксессуары
● Трехосное устройство обнаружения линейки решеток.
●Система измерения детали
●Система измерения инструмента
●Внутреннее охлаждение шпинделя.
●Поворотный стол с ЧПУ
●Цепной конвейер для стружки
● Устройство установки длины инструмента и устройство поиска кромок.
●Водоотделитель
●Устройство водяного охлаждения шпинделя.
●Функция Интернета
