Глубокий анализ уровня точности и требований к точности обработки ключевых деталей станков с ЧПУ.
В современном производстве станки с ЧПУ стали основным оборудованием для изготовления различных прецизионных деталей благодаря своей высокой точности, высокой эффективности и высокой степени автоматизации. Уровень точности станков с ЧПУ напрямую определяет качество и сложность деталей, которые они могут обрабатывать, а требования к точности обработки ключевых деталей типовых деталей играют решающую роль при выборе станков с ЧПУ.
Станки с ЧПУ можно разделить на различные типы в зависимости от их использования, в том числе простые, полнофункциональные, сверхточные и т. д. Каждый тип может достигать разных уровней точности. Простые станки с ЧПУ до сих пор используются на некоторых токарных и фрезерных станках с минимальным разрешением перемещения 0,01 мм, а точность перемещения и обработки обычно превышает (0,03-0,05) мм. Этот тип станка подходит для некоторых задач обработки с относительно низкими требованиями к точности.
Сверхточные станки с ЧПУ в основном используются в специальных областях обработки, и их точность может достигать поразительного уровня ниже 0,001 мм. Этот сверхвысокоточный станок может производить чрезвычайно точные детали, отвечающие строгим требованиям высокоточных и передовых отраслей промышленности, таких как аэрокосмическая и медицинская техника.
Помимо классификации по назначению, станки с ЧПУ также можно разделить на обычные и прецизионные типы по точности. При проверке точности станков с ЧПУ обычно задействовано 20-30 изделий. Однако наиболее репрезентативными и характерными показателями в основном являются точность позиционирования по одной оси, точность повторного позиционирования по одной оси и округлость образца, полученного с помощью двух или более связанных осей обработки.
Точность позиционирования по одной оси относится к диапазону ошибок при позиционировании любой точки в пределах хода оси и является ключевым показателем, который напрямую отражает возможности точности обработки станка. В настоящее время между странами мира существуют определенные различия в правилах, определениях, методах измерения и методах обработки данных этого показателя. При введении образцов данных для различных типов станков с ЧПУ общие стандарты включают американский стандарт (NAS), рекомендуемые стандарты Американской ассоциации производителей станков, немецкий стандарт (VDI), японский стандарт (JIS), Международную организацию по стандартизации (ISO) и национальный стандарт Китая (GB).
Следует отметить, что среди этих стандартов японский стандарт определяет самый низкий уровень. Метод измерения основан на одном наборе стабильных данных, после чего значение ошибки сжимается вдвое путем принятия значения ±. Поэтому точность позиционирования, измеренная с использованием стандартных японских методов измерения, часто отличается более чем в два раза по сравнению с результатами, измеренными с использованием других стандартов. Однако другие стандарты, хотя и отличаются по обработке данных, все следуют закону статистики ошибок для анализа точности измерений и позиционирования. Это означает, что для определенной ошибки точки позиционирования при ходе управляемой оси станка с ЧПУ она должна отражать ситуацию ошибки тысяч раз позиционирования во время длительного использования станка. Однако при реальных измерениях из-за ограничений по условиям можно провести лишь ограниченное количество измерений (обычно 5-7 раз).
Точность повторного позиционирования по одной оси всесторонне отражает полную точность каждого движущегося компонента оси, особенно для отражения стабильности позиционирования оси в любой точке позиционирования в пределах хода, что имеет большое значение. Это основной показатель, позволяющий определить, может ли ось работать стабильно и надежно. В современных системах ЧПУ программное обеспечение обычно имеет богатые функции компенсации ошибок, которые могут стабильно компенсировать системные ошибки каждого звена цепи передачи подачи.
Например, зазор, упругая деформация и контактная жесткость каждого звена в трансмиссионной цепи будут демонстрировать различные мгновенные движения в зависимости от таких факторов, как размер нагрузки верстака, длина расстояния перемещения и скорость позиционирования перемещения. В некоторых сервосистемах подачи с разомкнутым и полузамкнутым контуром на компоненты механического привода после измерения компонентов будут влиять различные случайные факторы, что приводит к значительным случайным ошибкам. Например, термическое удлинение ШВП может привести к смещению фактического положения позиционирования верстака.
Чтобы всесторонне оценить точность станков с ЧПУ, помимо упомянутых выше показателей точности по одной оси, также важно оценить точность обработки с многоосным рычажным механизмом. Точность фрезерования цилиндрических поверхностей или фрезерования пространственных спиральных канавок (резьб) является показателем, позволяющим комплексно оценить характеристики следящего движения осей ЧПУ (две или три оси) и функцию интерполяции систем ЧПУ в станках. Обычный метод оценки – измерение округлости обработанной цилиндрической поверхности.

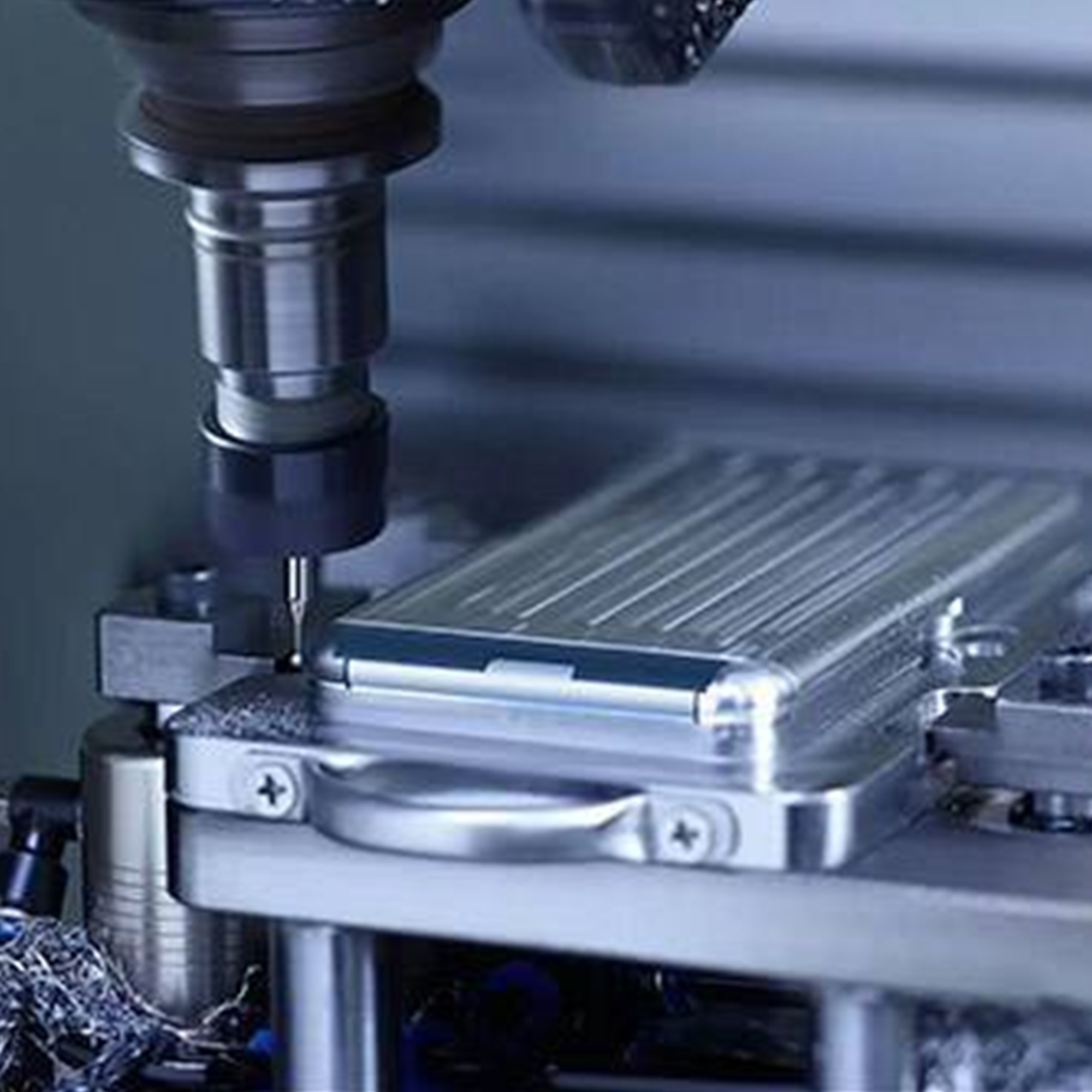

При пробной резке на станках с ЧПУ метод четырехсторонней обработки с косым квадратом также является эффективным способом оценки, который можно использовать для оценки точности двух управляемых осей при линейном интерполяционном движении. Во время пробной резки на шпиндель станка устанавливается концевая фреза, используемая для прецизионной обработки, и фрезеруется круглый образец, помещенный на верстак. Для станков малого и среднего размера обычно выбираются круглые образцы стоимостью от 200 до 300 иен. После завершения фрезерования поместите образец на прибор для измерения округлости и измерьте округлость его обработанной поверхности.
Наблюдая и анализируя результаты обработки, можно получить много важной информации о точности и производительности станков. Если на фрезерованной цилиндрической поверхности имеются явные образцы вибрации фрезы, это отражает нестабильную скорость интерполяции станка; Если существует значительная эллиптическая ошибка круглости, возникающая в результате фрезерования, это указывает на то, что коэффициенты усиления двух управляемых систем осей для интерполяционного движения не совпадают; На круглой поверхности, если в точках, где каждая управляемая ось меняет направление, имеются отметки остановки (т. е. при непрерывном движении резания, если движение подачи останавливается в определенном положении, инструмент образует небольшой участок следов резки металла на обрабатываемой поверхности), это указывает на то, что передний и обратный зазоры оси не отрегулированы должным образом.
Оценка точности станков с ЧПУ — сложный и трудный процесс, а некоторые даже требуют точной оценки после завершения обработки. Это связано с тем, что на точность станков влияет совокупность различных факторов, включая конструкцию станка, точность изготовления компонентов, качество сборки, работу систем управления и условия окружающей среды в процессе обработки.

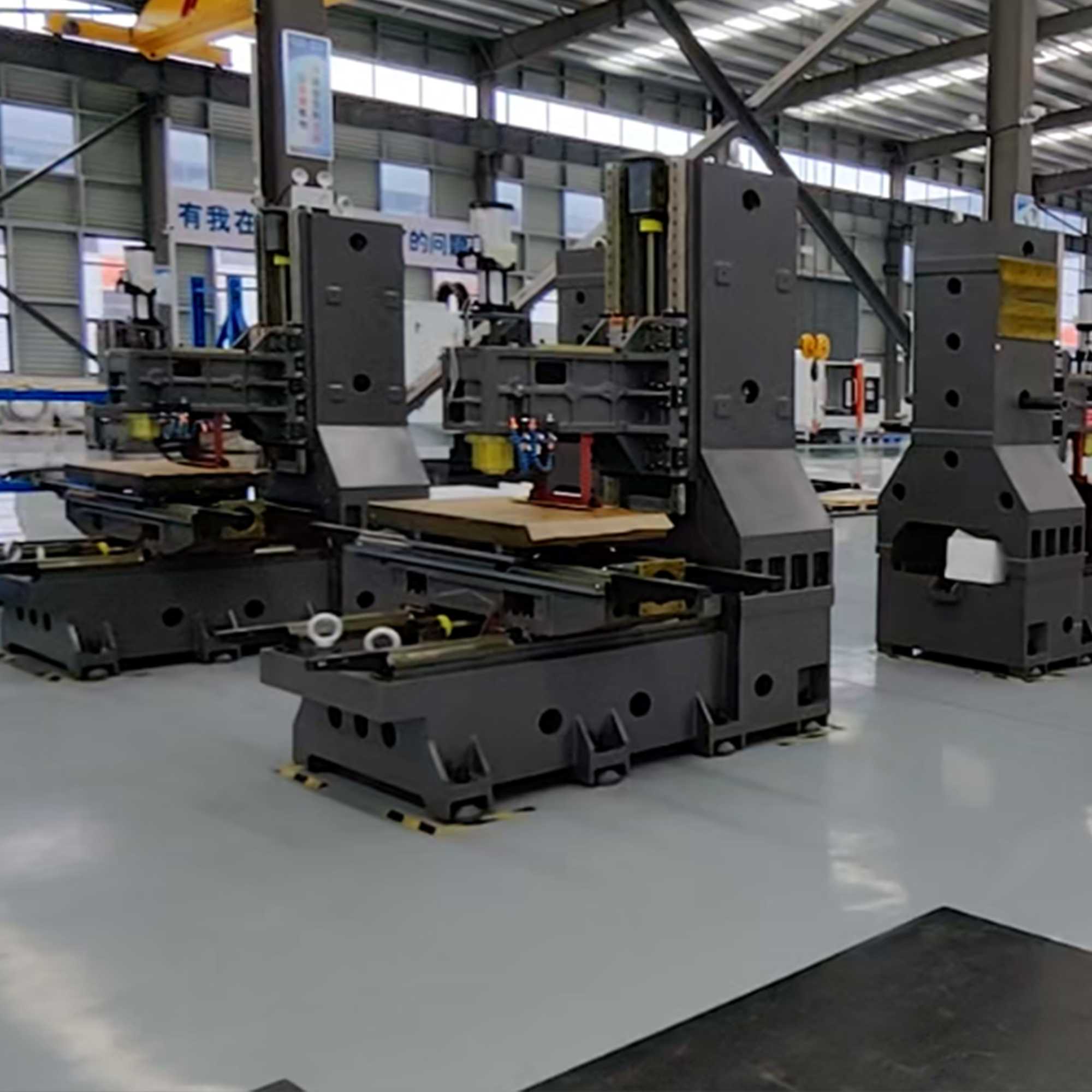

Что касается конструкции станков, разумная структурная компоновка и жесткая конструкция могут эффективно снизить вибрацию и деформацию в процессе обработки, тем самым повышая точность обработки. Например, использование высокопрочных материалов станины, оптимизированных конструкций колонн и перекладин и т. д. может помочь повысить общую устойчивость станка.

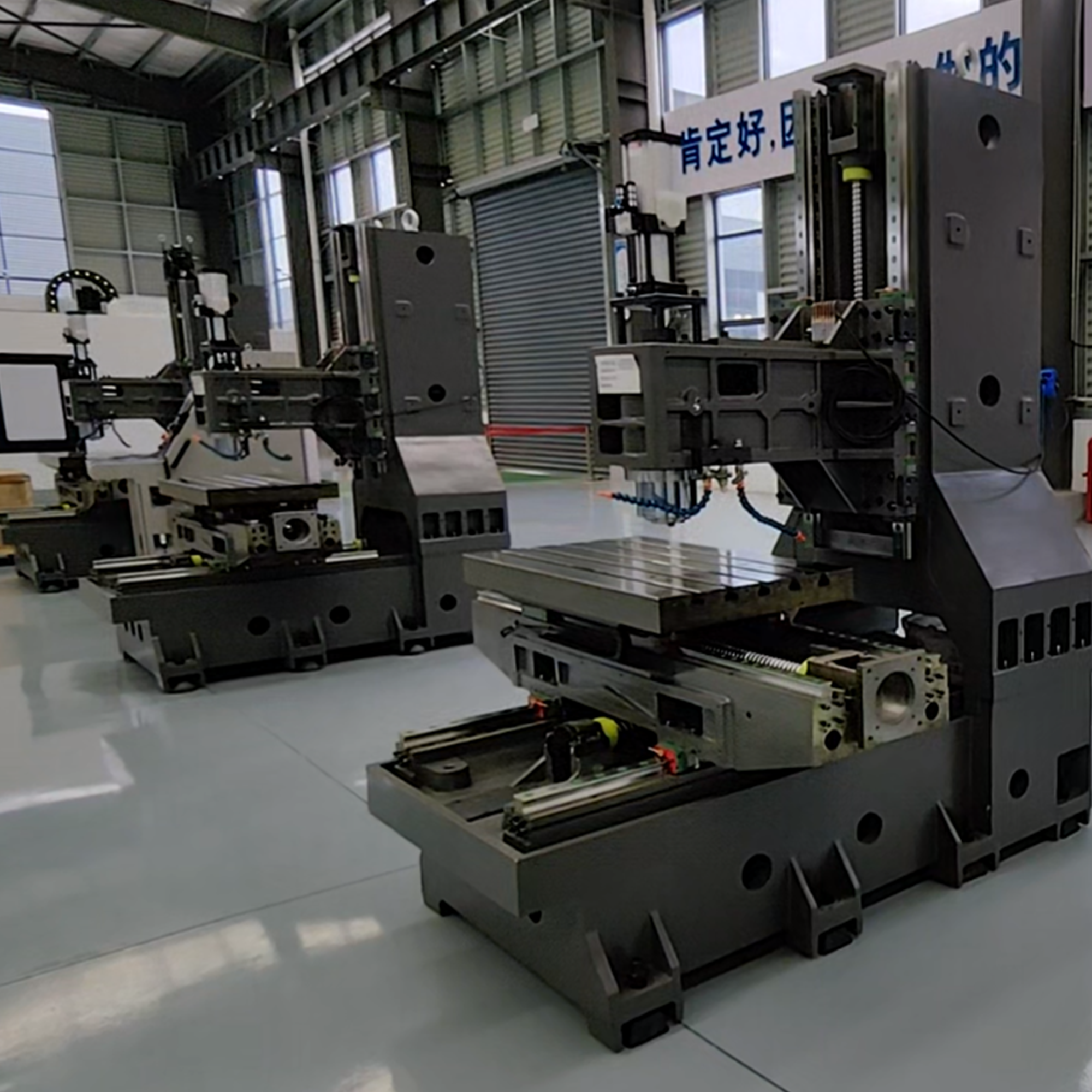

Точность изготовления компонентов также играет фундаментальную роль в точности станков. Точность ключевых компонентов, таких как шарико-винтовые пары, линейные направляющие и шпиндели, напрямую определяет точность движения каждой оси движения станка. Высококачественные шарико-винтовые передачи обеспечивают точное линейное движение, а высокоточные линейные направляющие обеспечивают плавное движение.
Качество сборки также является важным фактором, влияющим на точность станков. В процессе сборки станка необходимо строго контролировать такие параметры, как точность посадки, параллельность и вертикальность между различными компонентами, чтобы обеспечить точное соотношение движений между движущимися частями станка во время работы.
Производительность системы управления имеет решающее значение для контроля точности станков. Усовершенствованные системы ЧПУ могут обеспечить более точное управление положением, регулирование скорости и операции интерполяции, тем самым повышая точность обработки станков. Между тем, функция компенсации ошибок системы ЧПУ может обеспечить компенсацию различных ошибок станка в реальном времени, что еще больше повышает точность обработки.
Условия окружающей среды во время процесса обработки также могут влиять на точность станка. Изменения температуры и влажности могут вызвать тепловое расширение и сжатие компонентов станка, тем самым влияя на точность обработки. Поэтому в ситуациях высокоточной обработки обычно необходимо строго контролировать среду обработки и поддерживать постоянную температуру и влажность.
Подводя итог, можно сказать, что точность станков с ЧПУ — это комплексный показатель, на который влияет взаимодействие множества факторов. При выборе станка с ЧПУ необходимо учитывать такие факторы, как тип станка, уровень точности, технические параметры, а также репутацию и послепродажное обслуживание производителя, исходя из требований к точности обработки деталей. В то же время во время использования станка следует проводить регулярные испытания точности и техническое обслуживание для быстрого выявления и решения проблем, гарантируя, что станок всегда сохраняет хорошую точность и обеспечивая надежные гарантии производства высококачественных деталей.
С непрерывным прогрессом технологий и быстрым развитием производства требования к точности станков с ЧПУ также постоянно возрастают. Производители станков с ЧПУ постоянно проводят исследования и внедряют инновации, внедряя более передовые технологии и процессы для повышения точности и производительности станков. В то же время соответствующие отраслевые стандарты и спецификации постоянно совершенствуются, обеспечивая более научную и унифицированную основу для оценки точности и контроля качества станков с ЧПУ.
В будущем станки с ЧПУ будут развиваться в направлении более высокой точности, эффективности и автоматизации, обеспечивая более мощную поддержку трансформации и модернизации обрабатывающей промышленности. Для производственных предприятий глубокое понимание прецизионных характеристик станков с ЧПУ, разумный выбор и использование станков с ЧПУ станут залогом повышения качества продукции и повышения конкурентоспособности на рынке.
