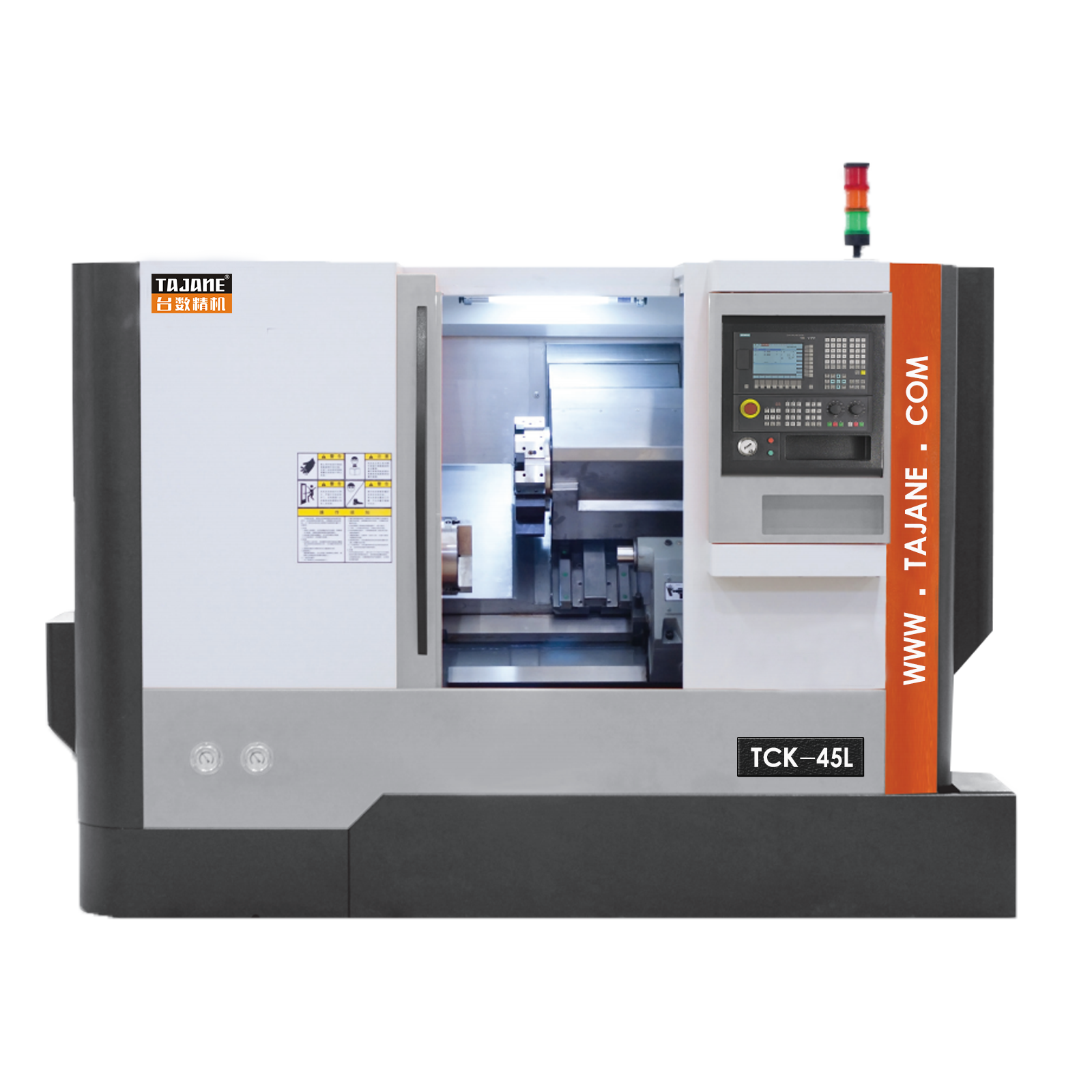

Токарный центр ТСК-45Л
Горизонтальный токарный центр TAJANE сочетает в себе передовые технологии управления и производства.Надежность и производительность делают эту серию фаворитом среди требовательных клиентов.Мощные режущие шпиндели и жесткая конструкция станка обеспечивают более высокую эффективность обработки, лучшее качество отделки и более длительный срок службы инструмента, что повышает производительность и прибыльность.
Использование продукта
Токарные центры широко используются при обработке прецизионных деталей валов.
Токарный центр, широко используемый при обработке резьбовых деталей.
Токарный центр подходит для обработки прецизионных деталей шатунов.
Токарный центр, широко используемый при обработке деталей соединений гидравлических труб.
Токарные центры широко используются при обработке прецизионных деталей валов.
Прецизионные компоненты
Конфигурация станка Тайвань Высокоточная направляющая Yintai C3
Конфигурация станка Тайвань Shangyin высокоточный винтовой стержень P-класса
Все шпиндели чрезвычайно прочны и термически стабильны.
Станок предлагает широкий спектр систем удаления стружки и охлаждения.
Станок предлагает широкий выбор инструментов и быстросменные держатели инструментов.
Настройка фирменной системы ЧПУ
Станки токарных центров TAJANET, в соответствии с потребностями клиентов, предоставляют системы ЧПУ различных марок для удовлетворения различных потребностей клиентов в вертикальных обрабатывающих центрах, FANUC, SIEMENS, MITSUBISH, SYNTEC,。
Полностью закрытая упаковка, сопровождение при транспортировке.
Полностью закрытая деревянная упаковка.
Токарный центр ТСК-45Л, полностью закрытая упаковка, сопровождение при транспортировке
Вакуумная упаковка в коробке.
Токарный центр ТСК-45Л, с влагонепроницаемой вакуумной упаковкой внутри коробки, подходит для транспортировки на дальние расстояния.
Очистить отметку
Токарный центр TCK-45L, с четкой маркировкой в упаковочной коробке, значками загрузки и разгрузки, весом и размером модели, высокой узнаваемостью
Нижний кронштейн из цельного дерева
Токарный центр ТСК-45Л, дно упаковочной коробки изготовлено из массива дерева, твердого и нескользящего, фиксируется для фиксации товара.
| Часть | Модельный элемент | ТСК-45Л |
| Основные параметры | Максимальный верхний диаметр вращения поверхности станины | Φ660 |
| Максимальный диаметр обработки | Φ480 (резец SHDY16BR до кромки 330) | |
| Максимальный диаметр обработки на стойке инструмента | Φ420 | |
| Максимальная длина обработки | 420 | |
| Расстояние между двумя вершинами | 610 | |
| Число шпинделя и карточки Пан женьшеня | Форма головки шпинделя (дополнительный патрон) | А2-6（8″） |
| Рекомендуемая мощность двигателя шпинделя | 11-15кВт | |
| Скорость вращения шпинделя | 4200 об/мин | |
| Диаметр отверстия шпинделя | Φ66 | |
| Диаметр стержня | Φ52 | |
| Параметры кормовой части | Характеристики винта оси X/Z | 3210/4010 |
| Ограничение перемещения по оси X | 270 | |
| Рекомендуемый крутящий момент двигателя по оси X | 11 м. м. | |
| Спецификация направляющей X/Z | 45/45 | |
| Предельный ход оси Z | 610 | |
| Рекомендуемый крутящий момент двигателя по оси Z | 15 м.м. | |
| Режим подключения осей X, Z | Тяжелый трек | |
| Параметры ножевой башни | Дополнительная турель | Прямой |
| Рекомендуемая высота центра башни | 170 | |
| Задняя часть бабки | Диаметр гнезда | 80 |
| Розетка путешествия | 80 | |
| Максимальный ход задней бабки | 420 | |
| Коническое отверстие втулки задней бабки | Мохс5# | |
| Появление | Форма кровати/наклон | Интеграл/30° |
| Размеры (длина х ширина х высота) | 1997×1240×1435 | |
| Часть | Вес (прибл.) | Прибл.2800 кг |
Стандартная конфигурация
● Высококачественная отливка из смолы и песка, HT250, высота узла главного вала и задней бабки составляет 60 мм;
● Импортный винт (THK);
● Импортная шариковая направляющая (THK или Yintai);
● Узел шпинделя: шпиндель представляет собой узел шпинделя Luoyi или Taida;
● Шкив и ремень главного двигателя;
● Винтовой подшипник: FAG;
● Система смазки СП (Ривер Вэлли);
● Черный, согласно цветовой палитры, предоставленной заказчиком, цвет краски может быть настроен;
● Энкодер в сборе (без энкодера);
● Одна муфта вала X/Z (R+M);
● Тормозная система.
