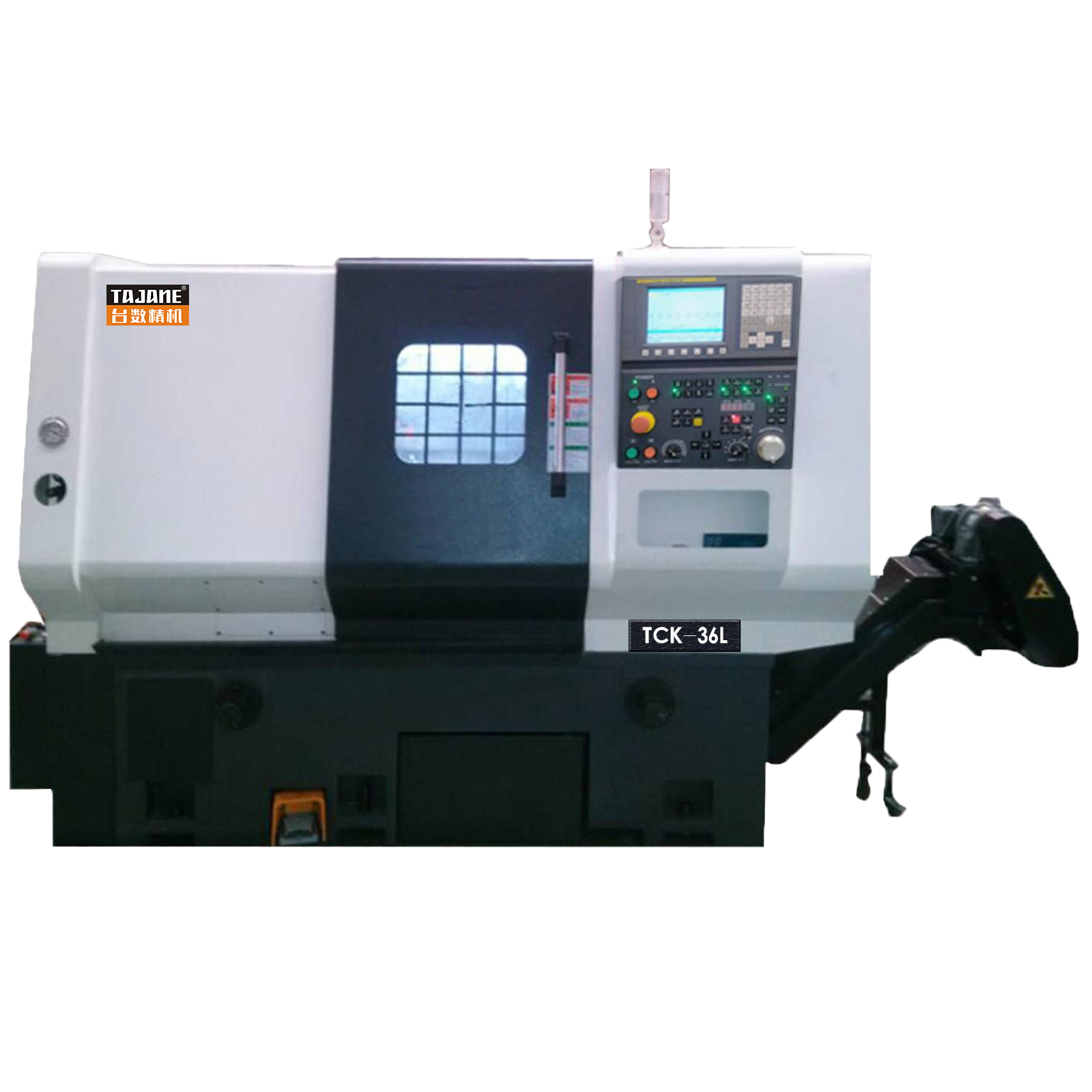

Токарный центр ТСК-36Л

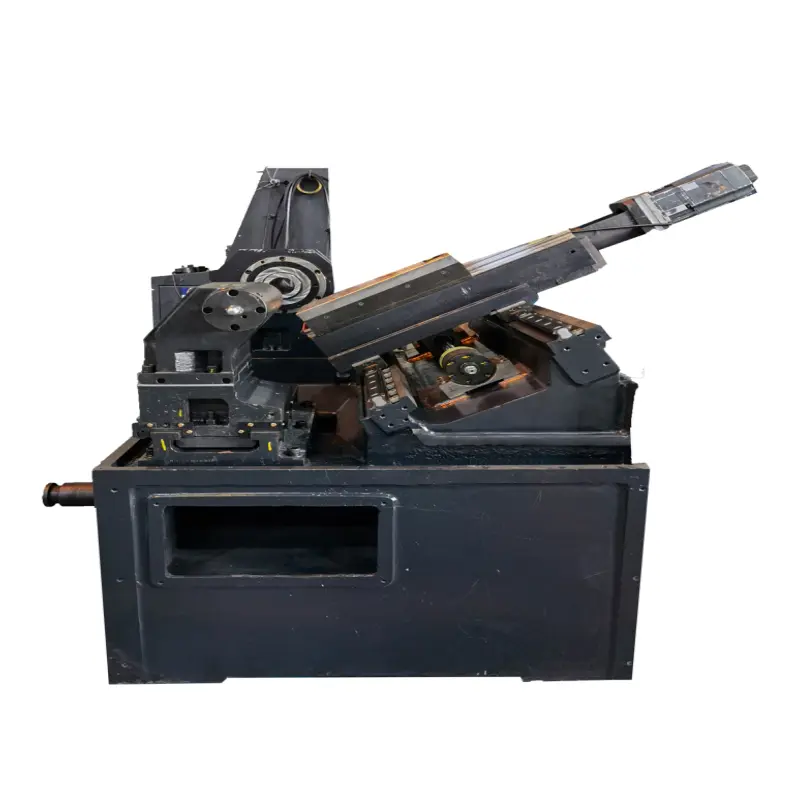

Токарный станок с ЧПУ с наклонным корпусом TCK-36L, обычно оснащенный многостанционной или механической револьверной головкой, представляет собой высокоскоростной и высокоточный станок с автоматической станиной для позиционирования.Он наиболее подходит для изготовления деталей среднего размера, таких как самолеты, автомобили и стекло, а также может обрабатывать различные сложные детали, такие как прямые цилиндры, наклонные цилиндры, дуги, резьбы и канавки.
Использование продукта
Токарные центры широко применяются при обработке обечаек и деталей дисков.
Токарный центр, широко используемый при обработке резьбовых деталей.
Токарный центр подходит для обработки прецизионных деталей шатунов.
Токарный центр, широко используемый при обработке деталей соединений гидравлических труб.
Токарные центры широко используются при обработке прецизионных деталей валов.
Прецизионные компоненты

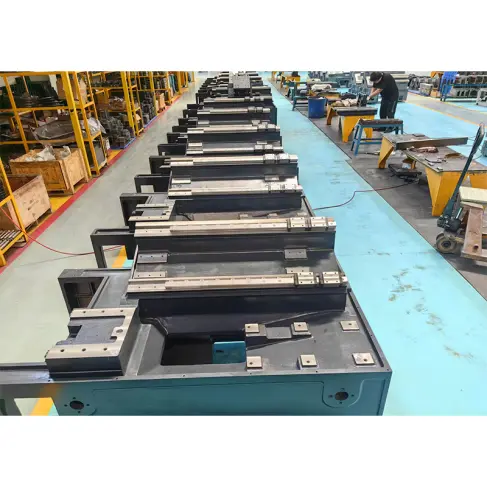

Конфигурация станка Тайвань Высокоточная направляющая Yintai C3
Конфигурация станка Тайвань Shangyin высокоточный винтовой стержень P-класса
Все шпиндели чрезвычайно прочны и термически стабильны.
Станок предлагает широкий спектр систем удаления стружки и охлаждения.
Станок предлагает широкий выбор инструментов и быстросменные держатели инструментов.
Настройка фирменной системы ЧПУ
Станки токарных центров TAJANET, в соответствии с потребностями клиентов, предоставляют системы ЧПУ различных марок для удовлетворения различных потребностей клиентов в вертикальных обрабатывающих центрах, FANUC, SIEMENS, MITSUBISH, SYNTEC,。
Полностью закрытая упаковка, сопровождение при транспортировке.
Полностью закрытая деревянная упаковка.
Токарный центр ТСК-36Л, полностью закрытая упаковка, сопровождение при транспортировке
Вакуумная упаковка в коробке.
Токарный центр ТСК-36Л, с влагонепроницаемой вакуумной упаковкой внутри коробки, подходит для транспортировки на дальние расстояния.
Очистить отметку
Токарный центр TCK-36L, с четкой маркировкой в упаковочной коробке, значками загрузки и разгрузки, весом и размером модели, высокой узнаваемостью
Нижний кронштейн из цельного дерева
Токарный центр ТСК-36Л, дно упаковочной коробки изготовлено из массива дерева, твердого и нескользящего, фиксируется для фиксации товара.
| Часть | Модельный элемент | ТСК-36Л |
| Основные параметры | Максимальный верхний диаметр вращения поверхности станины | Φ550 |
| Максимальный диаметр обработки | Φ430 (резец SHDY12BR- 240Z на сторону 240) | |
| Максимальный диаметр обработки на стойке инструмента | Φ270 | |
| Максимальная длина обработки | 325 | |
| Расстояние между двумя вершинами | 500 | |
| Параметры шпинделя и патрона | Форма головки шпинделя (дополнительный патрон) | А2-5（6″） |
| Рекомендуемая мощность двигателя шпинделя | 5,5-7,5 кВт | |
| Скорость вращения шпинделя | 4000/5000 об/мин | |
| Диаметр отверстия шпинделя | Φ56 | |
| Диаметр стержня | Φ42 | |
| Параметры секции подачи | Характеристики винта оси X/Z | 3210/3210 |
| Ограничение перемещения по оси X | 255 | |
| Рекомендуемый крутящий момент двигателя по оси X | 9 часов н.м. | |
| Спецификация направляющей X/Z | 35/35 | |
| Предельный ход оси Z | 420 | |
| Рекомендуемый крутящий момент двигателя по оси Z | 9 часов н.м. | |
| Режим подключения осей X, Z | Тяжелый трек | |
| Ножевая башня | Дополнительная турель | Прямой |
| Рекомендуемая высота центра башни | 127 | |
| задняя бабка | Диаметр гнезда | 65 |
| Розетка путешествия | 80 | |
| Максимальный ход задней бабки | 300 | |
| Коническое отверстие втулки задней бабки | Моос 4# | |
| Форма | Форма кровати/наклон | Интеграл/30° |
| Размеры (длина х ширина х высота) | 1730×1270×1328 | |
| Масса | Вес (прибл.) | Прибл.1800 кг |
Стандартная конфигурация

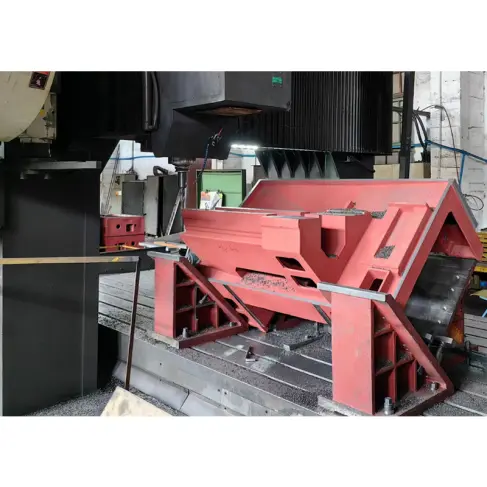

● Высококачественное литье из смолы и песка, HT250, высота узла главного вала и задней бабки составляет 42 мм;
● Импортный винт (THK);
● Импортная шариковая направляющая (THK или Yintai);
● Узел шпинделя: шпиндель представляет собой узел шпинделя Luoyi или Taida;
● Шкив и ремень главного двигателя;

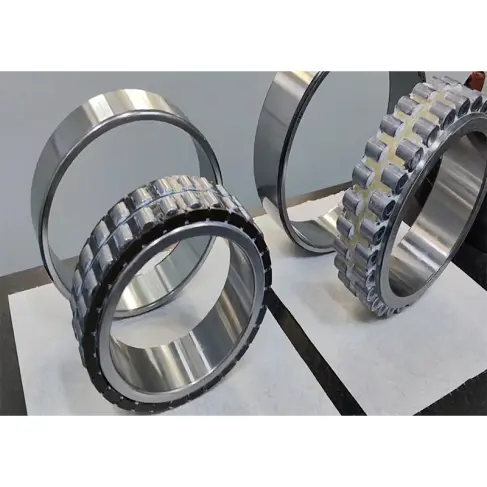

● Винтовой подшипник: FAG;
● Система смазки СП (Ривер Вэлли);
● Черный, согласно цветовой палитры, предоставленной заказчиком, цвет краски может быть настроен;
● Энкодер в сборе (без энкодера);
● Одна муфта вала X/Z (R+M);
● Упаковка: деревянная основа + антикоррозийная + влагостойкая;
● Тормозная система (цена данной комплектации оплачивается отдельно).
