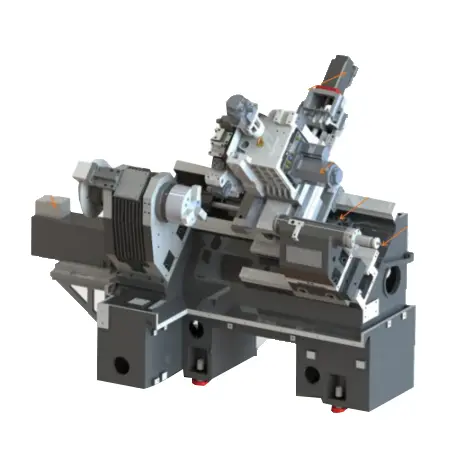

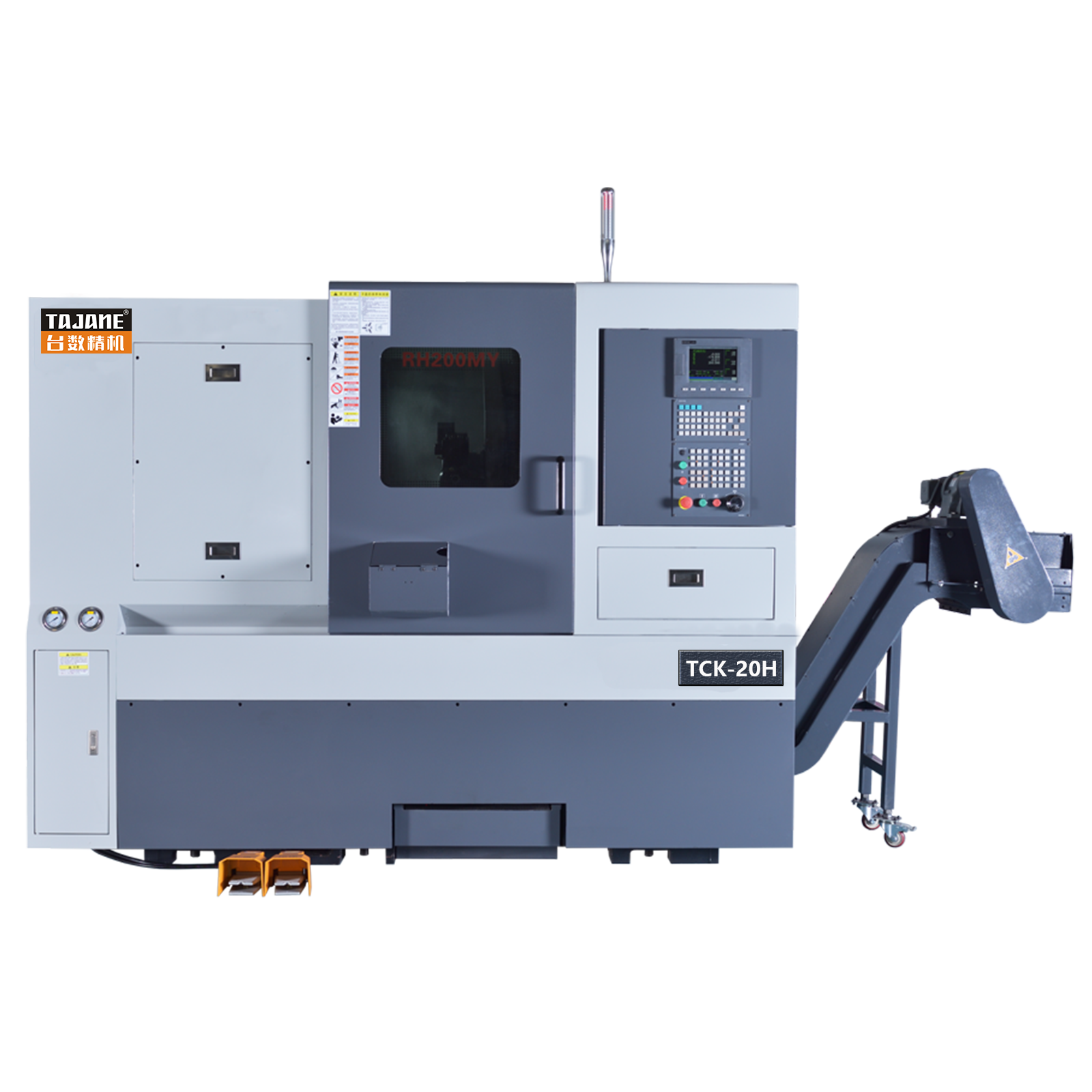

Токарный центр TCK-20H
Токарный центр в основном используется для токарной обработки деталей дисков и валов. Он подходит для обработки вращающихся деталей сложной формы. Выполняет операции сверления, зенкования, нарезания резьбы, фрезерования и прокатки.

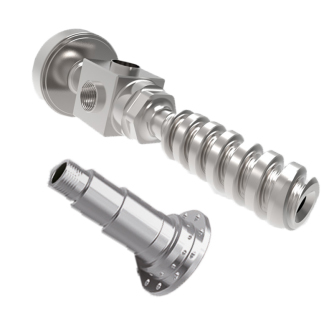

Использование продукта

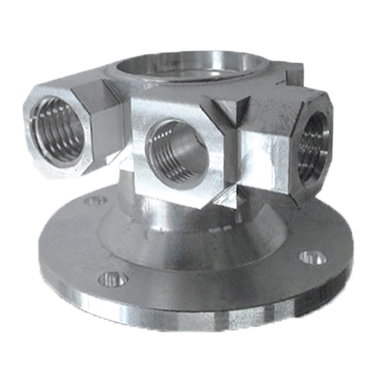

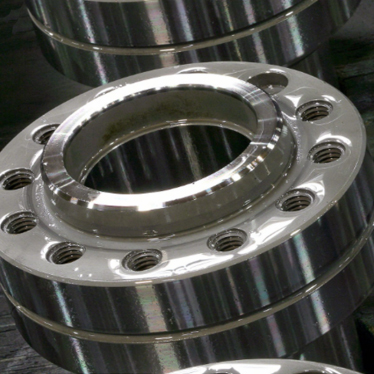

Токарные центры широко применяются при обработке корпусов и дисковых деталей.
Токарный центр, широко используемый при обработке резьбовых деталей.
Токарный центр подходит для обработки прецизионных деталей шатунов.

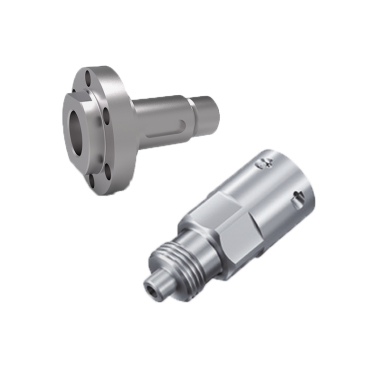

Токарный центр, широко используемый при обработке деталей гидравлических соединений труб.

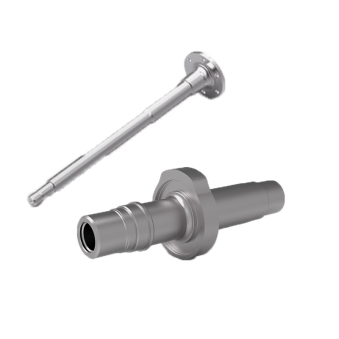

Токарные центры широко используются при обработке прецизионных деталей валов.
Прецизионные компоненты

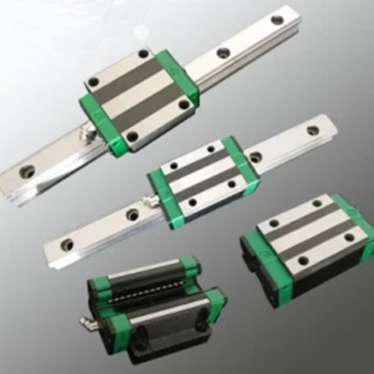

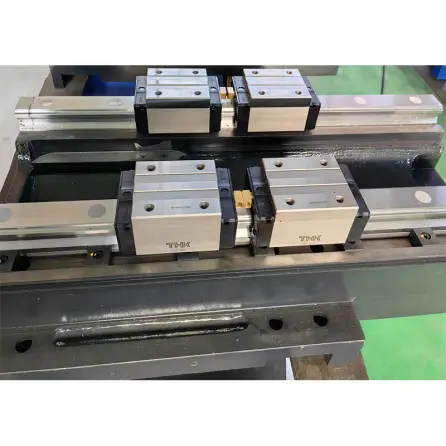

Конфигурация станка: высокоточная направляющая Taiwan Yintai C3

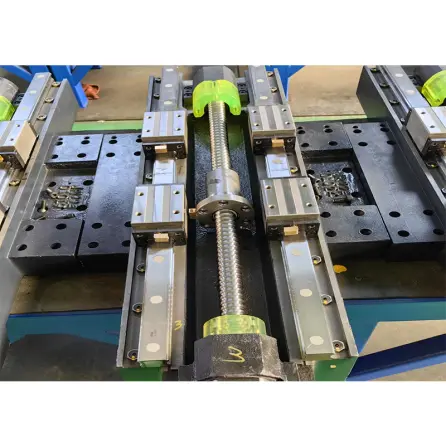

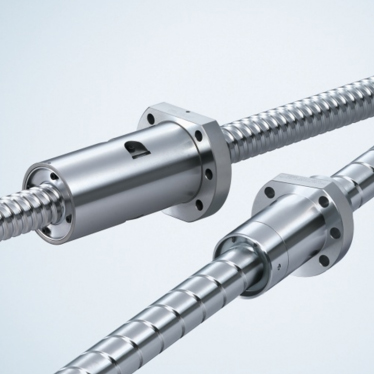

Конфигурация станка: высокоточный винтовой стержень класса P от Taiwan Shangyin

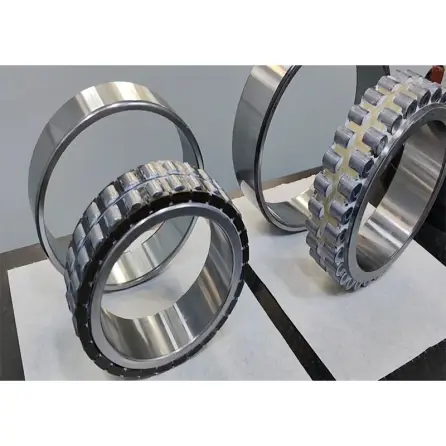

Все шпиндели чрезвычайно прочные и термостойкие.

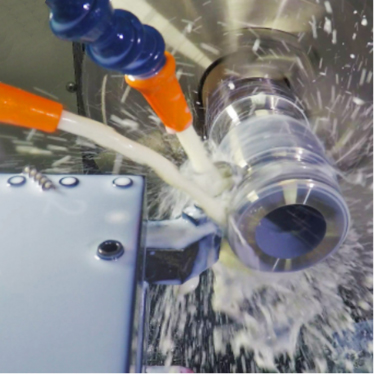

Станок оснащен широким спектром систем удаления стружки и охлаждения.

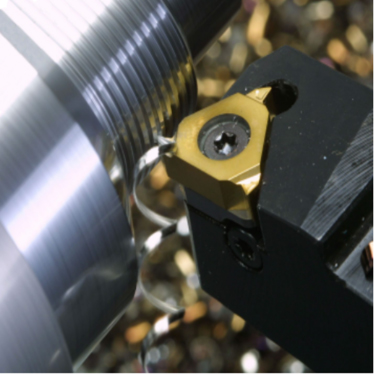

Станок предлагает широкий выбор инструментов и быстросменных держателей инструментов.
Настроить фирменную систему ЧПУ
Компания TAJANETurning center machine tools, в соответствии с потребностями клиентов, поставляет различные марки систем ЧПУ для удовлетворения различных потребностей клиентов в вертикальных обрабатывающих центрах: FANUC, SIEMENS, MITSUBISH, SYNTEC, 。

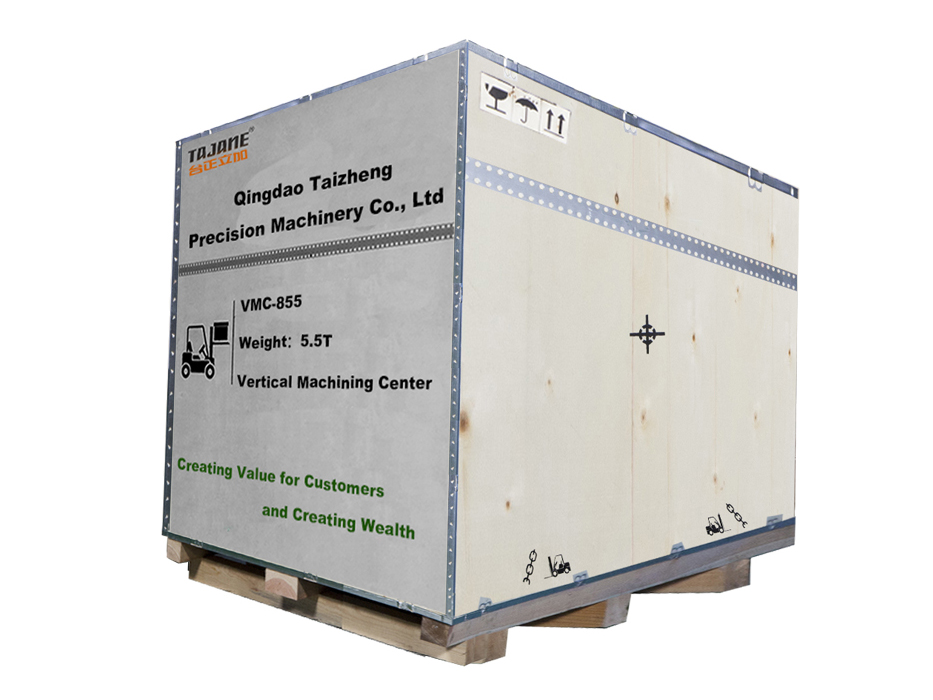

Полностью закрытая упаковка, сопровождение при транспортировке
Полностью закрытая деревянная упаковка
Токарный центр TCK-20H, полностью закрытая упаковка, сопровождение для транспортировки

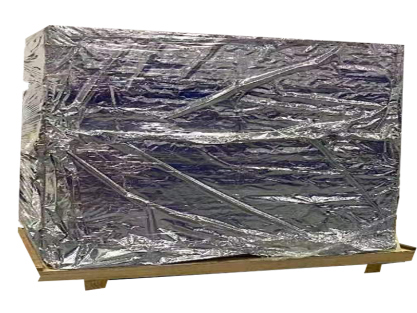

Вакуумная упаковка в коробке
Токарный центр TCK-20H, с влагонепроницаемой вакуумной упаковкой внутри коробки, подходит для транспортировки на дальние расстояния

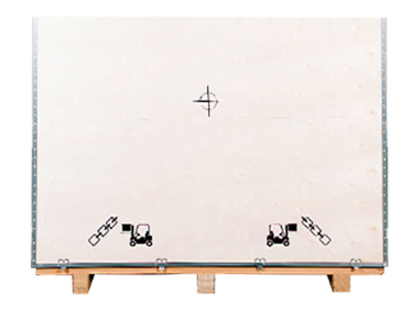

Чистая отметка
Токарный центр TCK-20H, с четкой маркировкой на упаковочной коробке, значками загрузки и выгрузки, весом и размером модели, а также высокой узнаваемостью

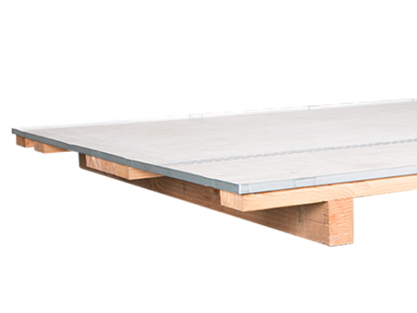

Каретка из цельного дерева
Токарный центр TCK-20H, дно упаковочного ящика изготовлено из массива дерева, который является твердым и нескользящим, и застегивается для фиксации товара.
| Часть | Модельные элементы | ТСК-20Н |
| Основные параметры | Максимальный верхний диаметр вращения поверхности кровати | Φ630 |
| Максимальный диаметр обработки | Φ380 | |
| Максимальный диаметр обработки на резцедержателе | Φ380 | |
| Максимальная длина обработки | 500 | |
| Шпиндель и карта Pan Ginseng номер | Форма головки шпинделя (дополнительный патрон) | А2-6 (8 дюймов) |
| Рекомендуемая мощность двигателя шпинделя | 11-15 кВт | |
| Скорость шпинделя | 3000 об/мин | |
| Диаметр отверстия шпинделя | Φ61 | |
| Диаметр прутка | Φ52 | |
| Параметры детали подачи | Спецификация винта осей X/Y/Z | 3210/3210/4010/ |
| Предельный ход осей X/Y/Z | 230/60(±30)/500 | |
| Рекомендуемый крутящий момент двигателя осей X/Y/Z | 11N.M/11N.M/11N.M | |
| Спецификация рельса (направляющей) осей X/Y/Z | Хард-трек | |
| Метод соединения осей X/Z/Y | Прямой | |
| Параметры ножевой башни | Силовая башня | Чэнсинь TCSDY80H-12T-330 |
| Количество станций | 12 | |
| Спецификация силовой головки | БМТ55/ЭР32 | |
| Скорость вращения головки двигателя, об/мин | 5000 об/мин | |
| Рекомендуемая мощность двигателя силовой головки | 2,5 кВт | |
| Передаточное отношение силовой головки к двигателю | 1:1 | |
| Деталь задней бабки | Диаметр гнезда | 75 |
| Ход гнезда | 80 | |
| Максимальный ход задней бабки | 400 | |
| Коническое отверстие втулки задней бабки | Моос 4# | |
| Появление | Форма и наклон кровати | Интеграл/45° |
| Размеры (длина × ширина × высота) | 2100×1110×1670 |
Стандартная конфигурация
● Высококачественное литье в песчаные формы из смолы, HT250, высота узла главного вала и узла задней бабки составляет 42 мм;
● Импортный винт (THK);
● Импортные шариковые рельсы (THK или Yintai);
● Шпиндельный узел: шпиндель изготовлен по технологии Luoyi или Taida;
● Шкив и ремень главного двигателя;
● Подшипник винта: FAG;
● Совместная система смазки (River Valley);
● Черный, в соответствии с цветовой палитрой, предоставленной заказчиком, цвет краски можно настроить;
● Узел энкодера (без энкодера);
● Одна муфта вала X/Z (R+M);
● Упаковка: деревянная основа + антикоррозийная + влагостойкая;
● Тормозная система (цена данной комплектации оплачивается отдельно)
