В области современного промышленного производства,вертикальный обрабатывающий центрЭто важнейшее оборудование. Благодаря своей уникальной производительности и широкому спектру применения оно обеспечивает надежную поддержку обработки различных деталей.
I. Основные функции вертикального обрабатывающего центра

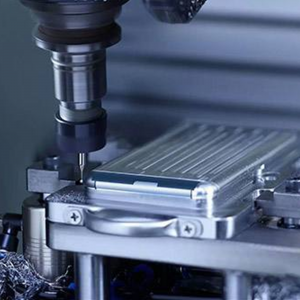

Функция фрезерования
Theвертикальный обрабатывающий центрСтанок превосходно справляется с фрезерованием плоскостей, пазов и поверхностей, а также обрабатывает сложные полости и выступы. Благодаря фрезерному инструменту, установленному на шпинделе, под точным управлением программы обработки, он взаимодействует с рабочим столом заготовки, перемещаясь по трём осям координат X, Y и Z, обеспечивая точное формование заготовки в соответствии со стандартом, установленным на чертеже.
Функция точечного управления
Функция точечного управления в основном направлена на обработку отверстий в заготовке и охватывает различные операции по обработке отверстий, такие как позиционирование центрального сверления, сверление, развертывание, растачивание, зенкование и растачивание, обеспечивая эффективное решение для обработки отверстий в заготовке.
Функция непрерывного контроля
С помощью линейной интерполяции, дуговой интерполяции или сложной криволинейной интерполяции можновертикальный обрабатывающий центрможет фрезеровать и обрабатывать плоские и криволинейные поверхности заготовки для реализации потребностей в обработке сложных форм.
Функция компенсации радиуса инструмента
Эта функция имеет большое значение. При программировании непосредственно по контуру заготовки фактический контур будет иметь большее значение радиуса инструмента при обработке внутреннего контура и меньшее значение радиуса инструмента при обработке внешнего контура. Благодаря компенсации радиуса инструмента система ЧПУ автоматически рассчитывает траекторию центра инструмента, отклоняющуюся от значения радиуса инструмента контура заготовки, чтобы точно обработать контур, соответствующий заданным параметрам. Кроме того, эта функция позволяет компенсировать износ инструмента и погрешности обработки, обеспечивая переход от черновой обработки к чистовой.
Функция компенсации длины инструмента
Изменение величины компенсации длины инструмента позволяет не только компенсировать величину отклонения длины инструмента после его замены, но и регулировать положение плоскости процесса резания для эффективного управления точностью осевого позиционирования инструмента.
Функция обработки фиксированного цикла
Применение инструкций обработки с фиксированным циклом значительно упрощает программу обработки, снижает трудоемкость программирования и повышает эффективность обработки.
Функция подпрограммы
Для деталей одинаковой или схожей формы она оформляется в виде подпрограммы и вызывается основной программой, что значительно упрощает структуру программы. Такая модуляризация программы позволяет разбить её на модули в соответствии с процессом обработки и записать в подпрограмму, которая затем вызывается основной программой для завершения обработки детали, что упрощает обработку и отладку программы, а также способствует оптимизации процесса обработки.
Специальная функция
Благодаря настройке программного обеспечения и копировального устройства, сканированию и сбору данных физических объектов в сочетании с датчиками, после обработки данных автоматически генерируются программы ЧПУ для реализации копирования и обратной обработки заготовок. После настройки определённого программного и аппаратного обеспечения возможности использования вертикального обрабатывающего центра были расширены.
II. Область применения вертикально-фрезерного обрабатывающего центра
Обработка поверхности
Включает фрезерование горизонтальной плоскости (XY), положительной плоскости (XZ) и боковой плоскости (YZ) заготовки. Для выполнения фрезерования этих плоскостей вам понадобится только двухкоординатный полуавтоматический вертикальный обрабатывающий центр.
Обработка поверхности
Для фрезерования сложных криволинейных поверхностей необходим трехкоординатный или даже более вертикальный обрабатывающий центр с валами, чтобы соответствовать более высоким требованиям к точности обработки и форме.
III. Оборудование вертикально-фрезерного обрабатывающего центра
Держатель
Универсальное приспособление включает в себя, в основном, плоскогубцы, магнитные присоски и прижимные плиты. Для обработки средних, больших партий или сложных деталей необходимо проектировать комбинированные приспособления. Использование пневматических и гидравлических приспособлений, а также автоматическая загрузка и выгрузка с помощью программного управления значительно повысят производительность труда и снизят трудоёмкость.
Резак
К наиболее распространённым фрезерным инструментам относятся концевые фрезы, концевые фрезы, фасонные фрезы и инструменты для обработки отверстий. Выбор и применение этих инструментов должны определяться в зависимости от конкретных задач обработки и материала заготовки для обеспечения качества и эффективности обработки.
IV. Преимуществавертикальный обрабатывающий центр
Высокоточный
Он может осуществлять высокоточную обработку и гарантировать, что точность размеров и формы заготовки соответствует строгим требованиям.
Высокая стабильность
Конструкция прочная и устойчивая, способна сохранять хорошие эксплуатационные характеристики при длительной эксплуатации и адаптироваться к различным сложным условиям обработки.
Высокая гибкость
Для удовлетворения изменений в различных заготовках и производственных потребностей могут быть выполнены различные типы операций обработки.
Простое управление
После определенного обучения оператор может освоить методы работы и повысить эффективность производства.
Хорошая универсальность
Работа с другим оборудованием для повышения эффективности и координации всей производственной системы.
Экономически эффективно
Хотя первоначальные инвестиции могут быть высокими, эффективная обработка и низкие затраты на обслуживание делают его более экономичным при долгосрочном использовании.
V. Область применения вертикально-фрезерного обрабатывающего центра
Аэрокосмическая промышленность
Он используется для изготовления сложных деталей аэрокосмической техники, таких как лопатки двигателей, конструкции кузова и т. д.
Производство автомобилей
Производство ключевых компонентов, таких как двигатели и трансмиссии автомобилей, а также кузовные формы и т. д.
Машиностроение
Обработка всех видов механических деталей, таких как шестерни, валы и т. д.
Электронное оборудование
Изготовление корпусов электронного оборудования, внутренних конструктивных деталей и т. д.
Медицинские приборы
Производство высокоточных деталей медицинского оборудования.
Одним словом, будучи одним из важнейших видов оборудования современной промышленности, вертикальный обрабатывающий центр играет незаменимую роль в различных областях благодаря разнообразным функциям, широкому диапазону обработки, сложному оборудованию и многочисленным преимуществам. Благодаря непрерывному развитию науки и техники, а также постоянному изменению потребностей промышленности, вертикальный обрабатывающий центр будет продолжать развиваться и совершенствоваться, придавая новый импульс развитию обрабатывающей промышленности.
В будущем можно ожидать, что вертикальные обрабатывающие центры совершит ещё больший прорыв в области интеллектуальности и автоматизации. Благодаря сочетанию передовых сенсорных технологий, искусственного интеллекта и больших данных достигается более интеллектуальный мониторинг и оптимизация процесса обработки. В то же время, с развитием материаловедения, исследования и разработка новых инструментов и приспособлений будут способствовать дальнейшему повышению производительности и эффективности вертикальных обрабатывающих центров. Кроме того, в рамках общей тенденции к экологичному производству вертикальные обрабатывающие центры также будут развиваться в направлении большей энергосберегающей и экологичной обработки, отвечая требованиям устойчивого развития.
