Ручной консольно-фрезерный станок MX-4HG
Цель
Ручной консольно-фрезерный станок MX-4HG использует рабочий стол для перемещения заготовки, а высокоскоростной шпиндель обеспечивает вращение режущего инструмента для резки. Ручные консольно-фрезерные станки широко используются для обработки мелкосерийных деталей в механообработке, производстве пресс-форм, приборостроении и других областях.
Производственный процесс
Револьверно-фрезерные станки TAJANE производятся по оригинальным тайваньским чертежам. Литье производится методом литья Meehanite из материала TH250 с применением естественного старения, термической обработки с отпуском и прецизионной холодной обработки.
Процесс литья миханита
Устранение внутреннего напряжения
Отпуск термической обработки
Прецизионная обработка
Обработка подъемного стола
Токарная обработка
Консольная обработка
Высокочастотное гашение
Изящная резьба

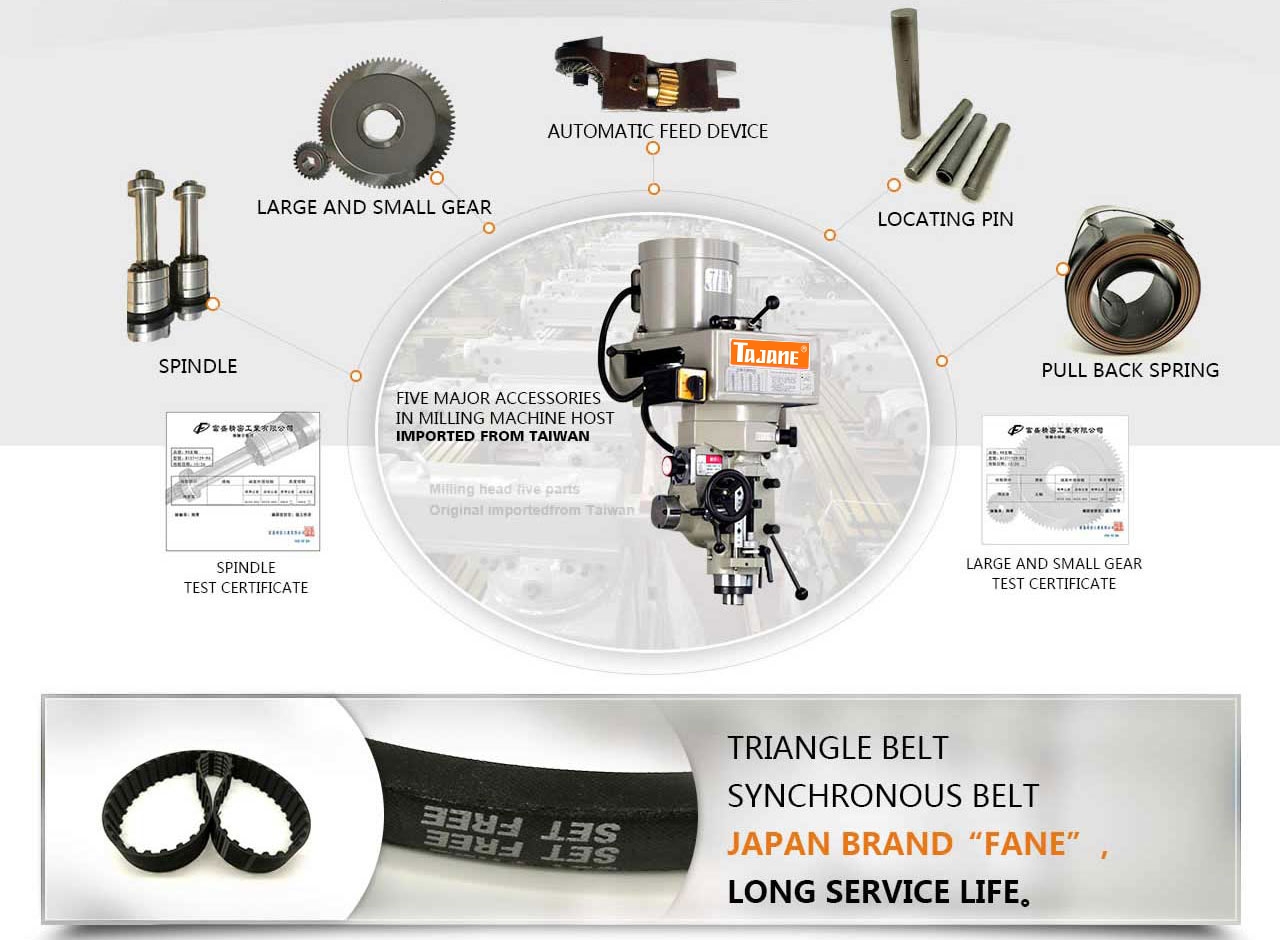

Премиальные компоненты
Оригинальные прецизионные компоненты из Тайваня; Трехходовые ходовые винты X, Y, Z тайваньского бренда; Пять основных компонентов фрезерной головки закупаются у оригинальных тайваньских поставщиков.

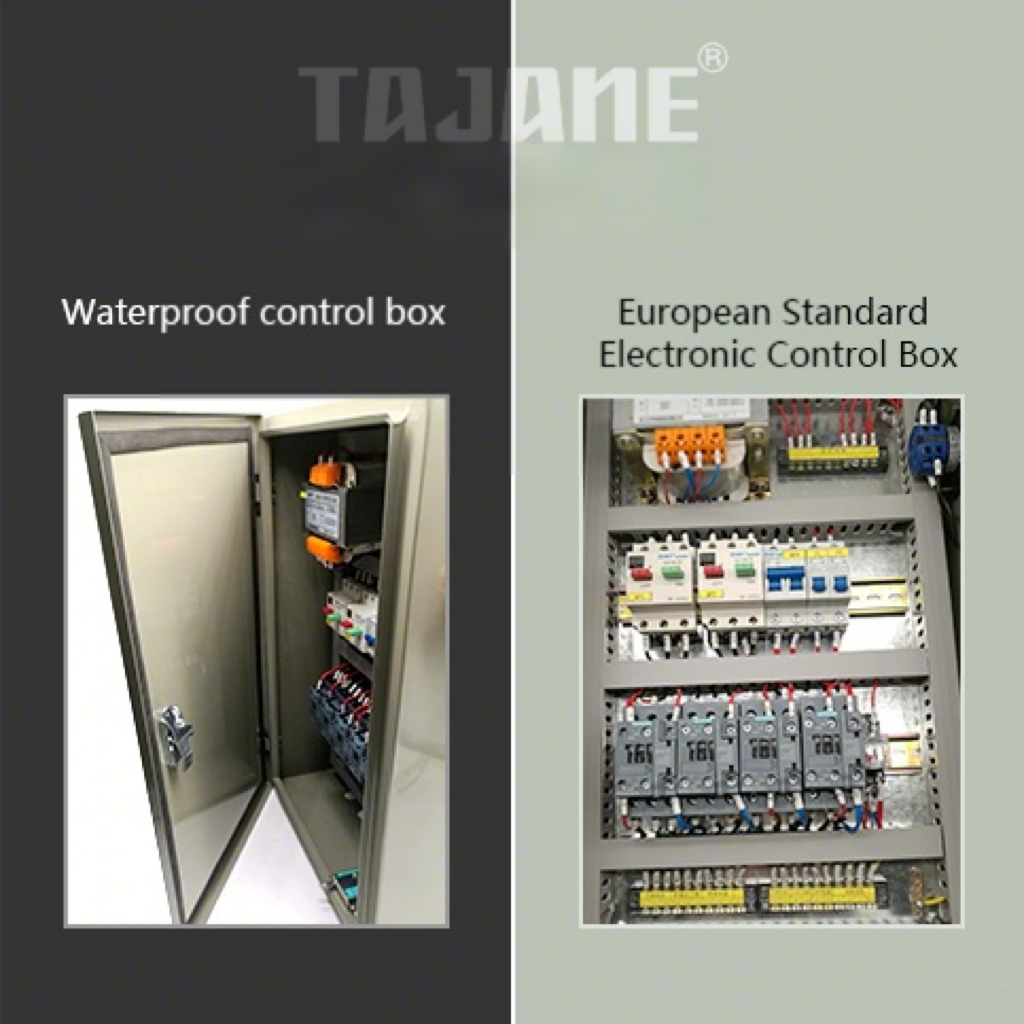

Электробезопасность
Электрический блок управления имеет пыле- и водонепроницаемую защиту, а также защиту от протечек. Используются компоненты таких брендов, как Siemens и Chint. Предусмотрена возможность настройки релейной защиты 24 В, заземления машины, защиты от отключения питания при открытии двери и различных настроек защиты от отключения питания.
Использование кабеля европейского стандарта
Основной кабель 2,5 мм², кабель управления 1,5 мм²
Электрические компоненты Siemens и CHNT
Идентификация ясна
Удобное обслуживание
Защита заземления
Дверь открыта, и электричество будет отключено.
Нажмите кнопку аварийной остановки. Отключение электроэнергии.
Выключатель питания
Главный выключатель Индикаторная лампа питания
Защита заземления
Кнопка аварийной остановки
Прочная упаковка
Внутренняя часть станка вакуумно герметизирована для защиты от влаги, а внешняя упаковка выполнена из массива дерева, не прошедшего фумигацию, и полностью закрыта стальными полосами для обеспечения безопасности транспортировки. Бесплатная доставка осуществляется в крупные внутренние порты и пункты таможенного оформления, а также безопасная транспортировка во все регионы мира.

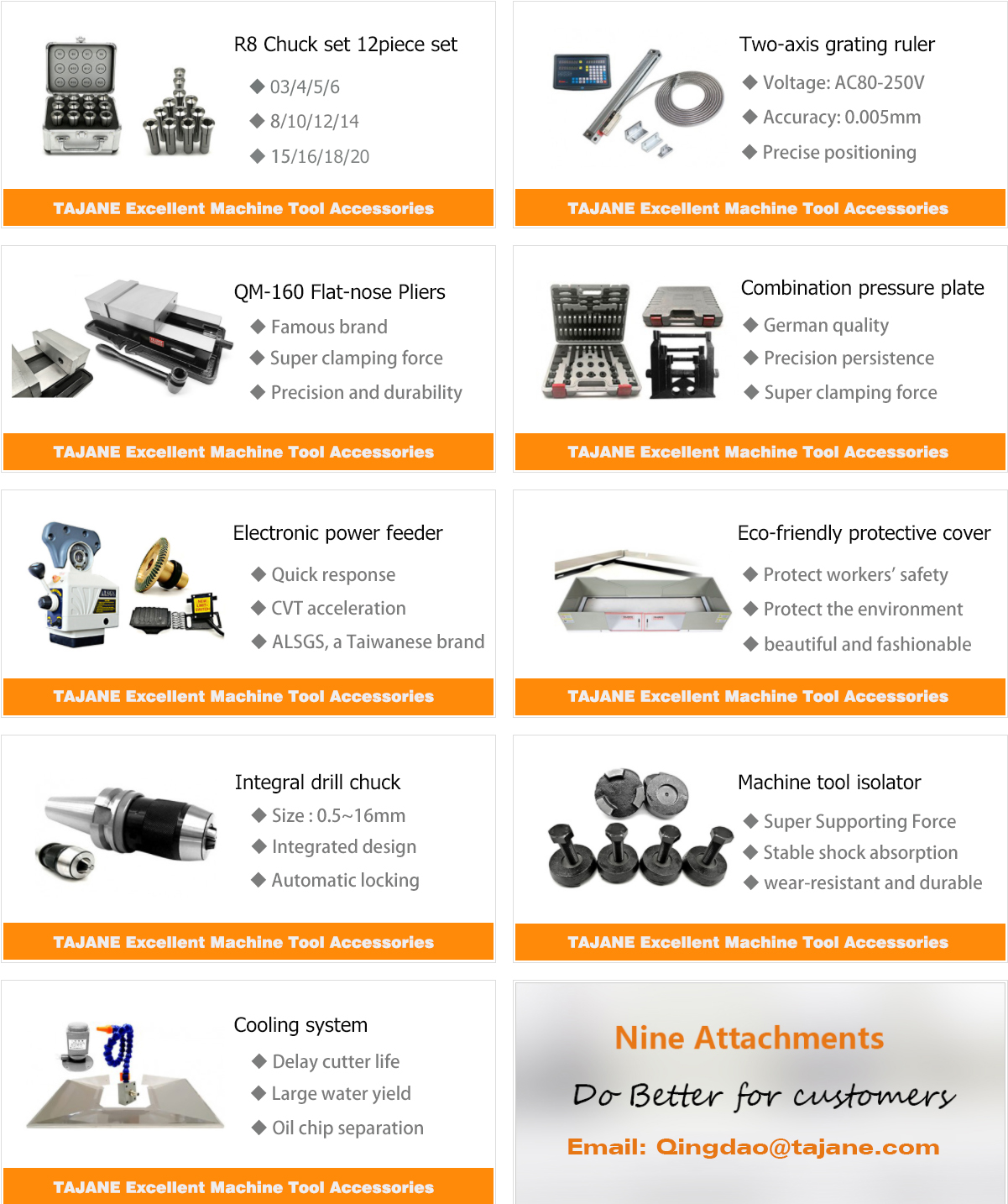

Принадлежности для фрезерных станков удовлетворяют различным требованиям обработки
Стандартная комплектация: в качестве подарка включены девять основных аксессуаров, которые позволяют удовлетворить различные потребности клиентов в обработке..

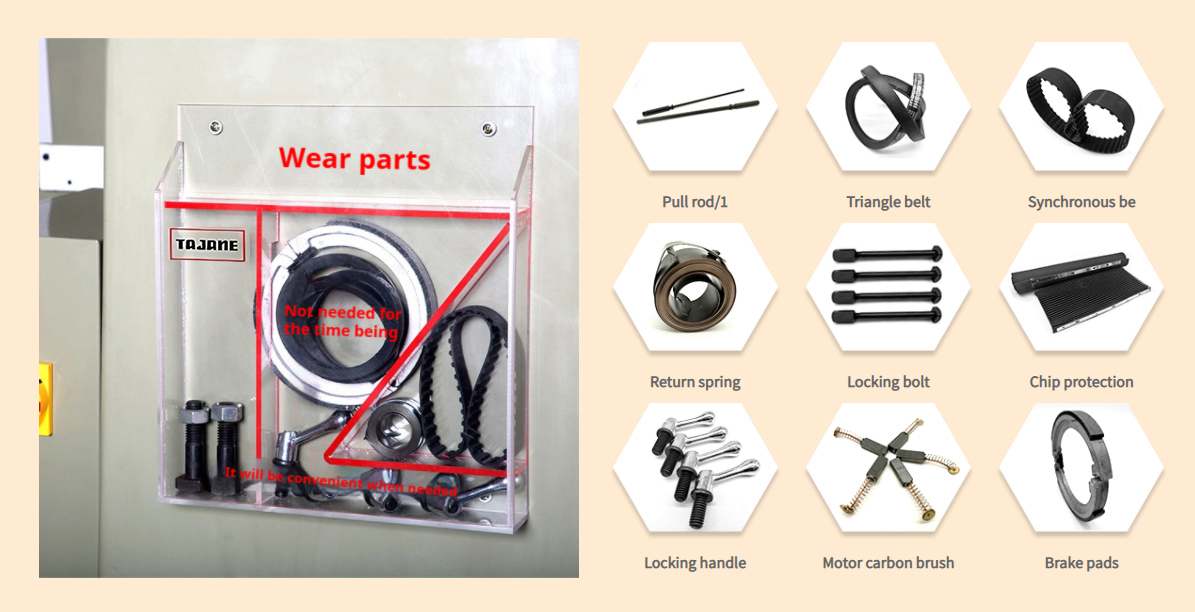

Представляем девять видов изнашиваемых деталей, которые помогут решить ваши проблемы
Расходные материалы: для вашего спокойствия в комплект входят девять основных расходных материалов. Возможно, они вам никогда не понадобятся, но они сэкономят время, когда понадобятся.

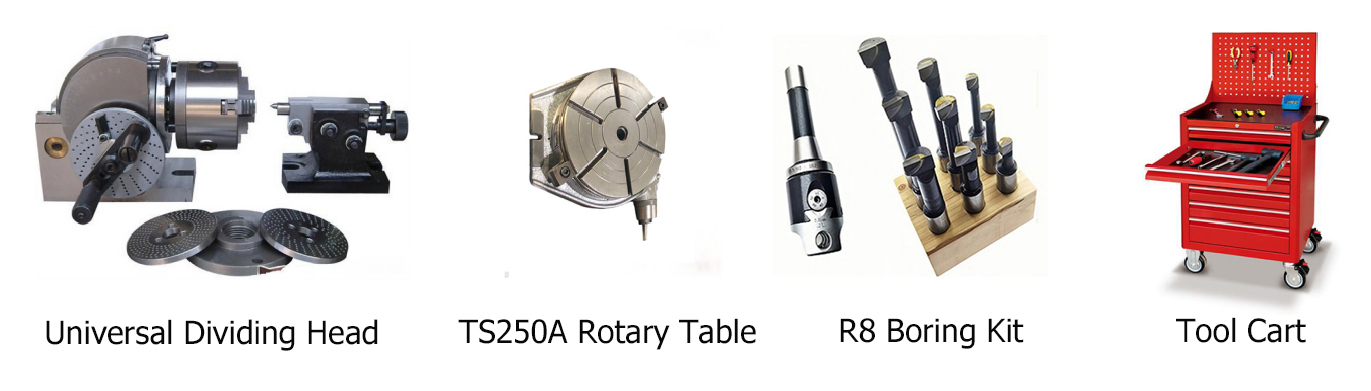

Дополнительное оборудование станков, подходящее для различных видов обработки
Дополнительное оборудование: Вспомогательные инструменты расширяют функциональность для специальной/сложной обработки (опция, дополнительная стоимость).
| Модель | MX-4HG |
|---|---|
| Сила | |
| Напряжение сети | Трехфазный 380 В (или 220 В, 415 В, 440 В) |
| Частота | 50 Гц (или 60 Гц) |
| Мощность двигателя главного привода | 3 л.с./2,2 кВт |
| Общая мощность/токовая нагрузка | 4 кВт/6,5 А |
| Параметры обработки | |
| Размер рабочего стола | 1270×254 мм |
| Перемещение по оси X | 810 мм |
| перемещение по оси Y | 360 мм |
| Перемещение по оси Z | 360 мм |
| Верстак | |
| Т-образный паз верстака | 3×16×65 мм |
| Максимальная грузоподъемность верстака | 300 кг |
| Расстояние от торца шпинделя до верстака | 470 мм |
| Расстояние от центра шпинделя до поверхности направляющей | 190 мм |
| Шпиндель фрезерной головки | |
| Тип конуса шпинделя | Шпиндель R8 (или NT30) |
| Ход втулки шпинделя | 120 мм |
| Скорость подачи шпинделя | 0,04；0,08；0,15 |
| Наружный диаметр шпинделя | 85,725 мм |
| Скорость фрезерной головки | |
| Ступени скорости шпинделя | 16 этапов |
| Диапазон скоростей | 70-5440 об/мин |
| Количество шагов (низкий диапазон) | 70, 110, 180, 270, 600, 975, 1540, 2310 об/мин. |
| Количество шагов (высокий диапазон) | 140、220、360、540、1200、1950、3080、5440 об/мин |
| Структура | |
| Поворотная фрезерная головка | ±90° влево и вправо, ±45° вперед и назад, консоль 360° |
| Тип направляющей (X, Y, Z) | ▲ ■ ▲ |
| Удлинитель рычага | 520 мм |
| Метод смазки | Электронная автоматическая смазка |
| Аспект | |
| Длина | 1650 мм |
| Ширина | 1650 мм |
| Высота | 1900 мм |
| Масса | 1450 кг |
