Консольно-фрезерный станок MX-5HG
Цель
Вертикально-фрезерный станок MX-5HG оснащён трёхкоординатной измерительной линейкой, мощными электронными системами перемещения по осям X и Y, функцией быстрого подъёма по оси Z, мощным двигателем 5P для шпинделя. Конус шпинделя — NT40. Вертикально-фрезерные станки широко используются для обработки сложных деталей, отличаясь высокой скоростью, точностью и эффективностью.
Производственный процесс
Револьверно-фрезерные станки TAJANE производятся по оригинальным тайваньским чертежам. Литье производится методом литья Meehanite из материала TH250 с применением естественного старения, термической обработки с отпуском и прецизионной холодной обработки.
Технология литья Миханна
Устранение внутреннего напряжения
Отпуск термической обработки
Прецизионная обработка
Обработка подъемного стола
Токарная обработка
Консольная обработка
Высокочастотное гашение
Изящная резьба
Премиальные компоненты
Оригинальные прецизионные компоненты из Тайваня; Трехходовые ходовые винты X, Y, Z тайваньского бренда; Пять основных компонентов фрезерной головки закупаются у оригинальных тайваньских поставщиков.
Электробезопасность
Электрический блок управления имеет пыле- и водонепроницаемую защиту, а также защиту от протечек. Используются компоненты таких брендов, как Siemens и Chint. Предусмотрена возможность настройки релейной защиты 24 В, заземления машины, защиты от отключения питания при открытии двери и различных настроек защиты от отключения питания.
Использование кабеля европейского стандарта
Основной кабель 2,5 мм², кабель управления 1,5 мм²
Электрические компоненты Siemens и CHNT
Идентификация ясна
Удобное обслуживание
Защита заземления
Дверь открыта, и электричество будет отключено.
Нажмите кнопку аварийной остановки. Отключение электроэнергии.
Выключатель питания
Главный выключатель Индикаторная лампа питания
Защита заземления
Кнопка аварийной остановки
Прочная упаковка
Внутренняя часть станка вакуумно герметизирована для защиты от влаги, а внешняя упаковка выполнена из массива дерева, не прошедшего фумигацию, и полностью закрыта стальными полосами для обеспечения безопасности транспортировки. Бесплатная доставка осуществляется в крупные внутренние порты и пункты таможенного оформления, а также безопасная транспортировка во все регионы мира.

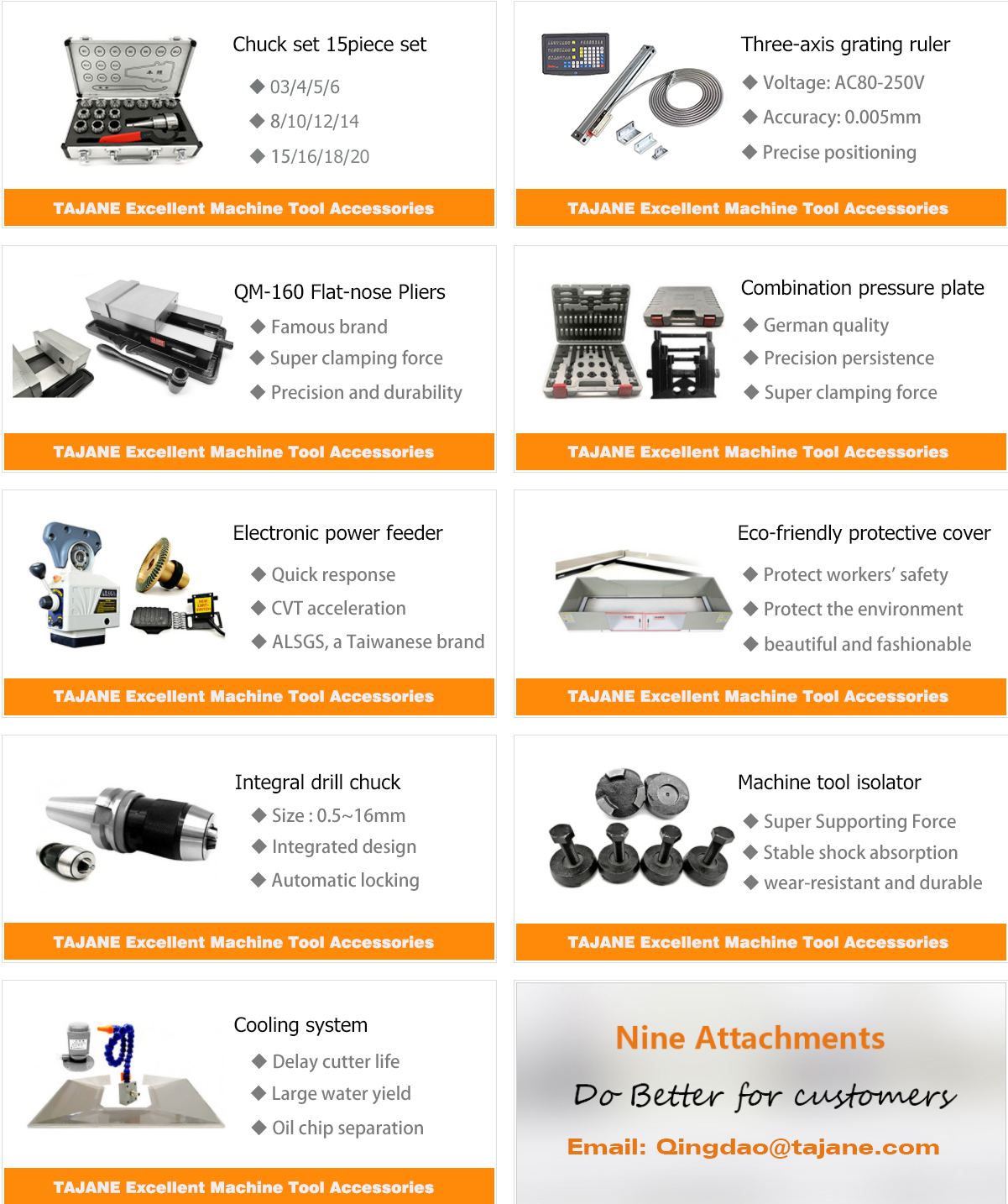

Принадлежности для фрезерных станков удовлетворяют различным требованиям обработки
Стандартная комплектация: в качестве подарка включены девять основных аксессуаров, которые позволяют удовлетворить различные потребности клиентов в обработке..
Представляем девять видов изнашиваемых деталей, которые помогут решить ваши проблемы
Расходные материалы: для вашего спокойствия в комплект входят девять основных расходных материалов. Возможно, они вам никогда не понадобятся, но они сэкономят время, когда понадобятся.

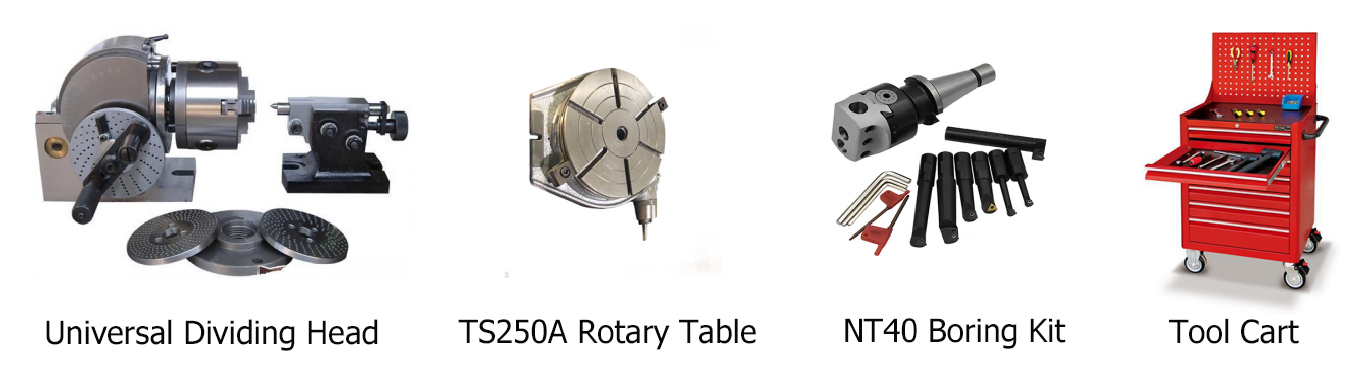

Дополнительное оборудование станков, подходящее для различных видов обработки
Дополнительное оборудование: Вспомогательные инструменты расширяют функциональность для специальной/сложной обработки (опция, дополнительная стоимость).
| Модель | MX-5HG |
|---|---|
| Сила | |
| Напряжение сети | Трехфазный 380 В (или 220 В, 415 В, 440 В) |
| Частота | 50 Гц (или 60 Гц) |
| Мощность двигателя главного привода | 5 л.с. |
| Общая мощность/токовая нагрузка | 5 кВт/7,5 А |
| Параметры обработки | |
| Размер рабочего стола | 1372×305 мм |
| Перемещение по оси X | 900 мм |
| перемещение по оси Y | 420 мм |
| Перемещение по оси Z | 380 мм |
| Верстак | |
| Т-образный паз верстака | 3×16×65 мм |
| Максимальная грузоподъемность верстака | 400 кг |
| Расстояние от торца шпинделя до верстака | 500 мм |
| Расстояние от центра шпинделя до поверхности направляющей | 210 мм |
| Шпиндель фрезерной головки | |
| Тип конуса шпинделя | НТ40 |
| Ход втулки шпинделя | 120 мм |
| Скорость подачи шпинделя | 0,04；0,08；0,15 |
| Наружный диаметр шпинделя | 85,725 мм |
| Скорость фрезерной головки | |
| Ступени скорости шпинделя | 16 этапов |
| Диапазон скоростей | 70-5440 об/мин |
| Количество шагов (низкий диапазон) | 70, 110, 180, 270, 600, 975, 1540, 2310 об/мин. |
| Количество шагов (высокий диапазон) | 140、220、360、540、1200、1950、3080、5440 об/мин |
| Структура | |
| Поворотная фрезерная головка | ±90° влево и вправо, ±45° вперед и назад, консоль 360° |
| Тип направляющей (X, Y, Z) | ▲ ■ ■ |
| Удлинитель рычага | 520 мм |
| Метод смазки | Электронная автоматическая смазка |
| Аспект | |
| Длина | 1820 мм |
| Ширина | 1750 мм |
| Высота | 2000мм |
| Масса | 1700 кг |
