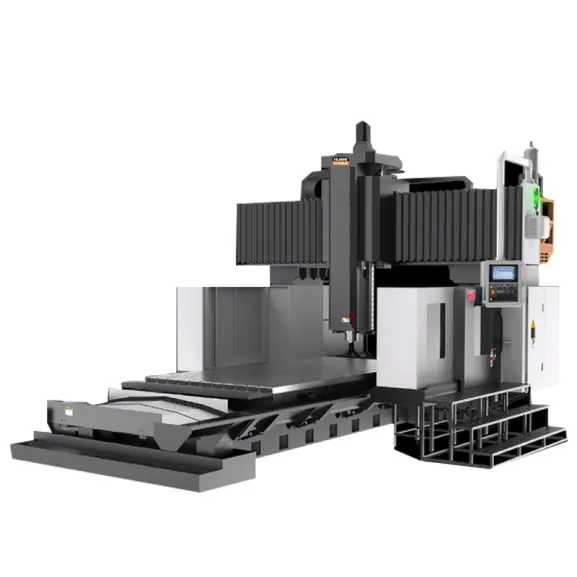

Портальный фрезерный станок GMC-2518
Обрабатывающие центры портального типа, обеспечивающие высокоточную производительность при высечке, высокоточной контурной обработке, фрезеровании, сверлении и нарезании резьбы
Использование продукта
Портальный обрабатывающий центр TAJANE, отличающийся большой мощностью и высокой жесткостью, представляет собой комплексное решение для обработки крупногабаритных заготовок.
Обрабатывающие центры портального типа широко используются при обработке деталей в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях.
Бутик запчастей
Настроить фирменную систему ЧПУ
Портальные обрабатывающие центры TAJANE поставляются в соответствии с потребностями клиентов, предлагая различные марки систем ЧПУ для удовлетворения различных потребностей клиентов в вертикальных обрабатывающих центрах: FANUC, SIEMENS, MITSUBISH, SYNTEC.
| ПУТЕШЕСТВОВАТЬ | G2518L |
| Расстояние между колоннами | 1800 мм |
| Перемещение по оси X | 2600 мм |
| перемещение по оси Y | 1800 мм |
| Перемещение по оси Z | 850 мм |
| Поверхность стола с торцом шпинделя | 200-1050 мм |
| ШПИНДЕЛЬ | |
| Тип привода | Ременной привод 1:1,33 |
| Конус шпинделя | БТ50 |
| Макс. скорость | 6000 об/мин |
| Мощность шпинделя | 15/18,5 кВт |
| Крутящий момент шпинделя | 190/313 Нм |
| Секция шпиндельной коробки | 350*400мм |
| РАБОЧИЙ СТОЛ | |
| Ширина рабочего стола | 1600 мм |
| Размер Т-образного паза | 22 мм |
| Максимальная нагрузка | 7000 кг |
| КОРМИТЬ | |
| Макс.скорость резания | 10 м/мин |
| Быстрый ход | 16/16/16м/мин |
| ТОЧНОСТЬ | |
| Позиционирование (полузамкнутый контур) | 0,019/0,018/0,017 мм |
| Повторяемость (полузамкнутый цикл) | 0,014/0,012/0,008 мм |
| ДРУГИЕ | |
| Давление воздуха | 0,65 МПа |
| Мощность | 30 кВА |
| Вес машины | 20500 кг |
| Машинный пол | 7885*5000*4800мм |
Стандартная конфигурация
●3-цветный предупредительный световой сигнал;
● Освещение рабочей зоны;
● Портативный MPG;
● Обработка Ethernet DNC;
● Автоматическое отключение питания;
● Трансформатор;
● Блокировка двери;
● Герметизация шпинделя;
● Прямоприводной шпиндель BBT50-10000 об/мин;
● Шпиндельный охладитель;
● Система смазки;
● Устройство обдува станочного воздуха;
● Пневматическая система;
● Жесткое нарезание резьбы;
● Водяной пистолет/воздушный пистолет с функцией промывки;
● Полузакрытый брызгозащитный экран;
● Система охлаждения;
● Регулируемые болты и фундаментные блоки;
● Теплообменник в электрическом шкафу;
● Цепной транспортер стружки;
● Ящик для инструментов;
● Руководство по эксплуатации;
Дополнительные аксессуары
● HEIDENHAIN TNC;
● Линейная шкала (Heidenhain);
● Стабилизатор напряжения;
● Система измерения инструмента;
● Система измерения заготовки;
● Вращение трехмерной системы координат;
● 3-осевая термокомпенсация;
● Отверстие для подвода масла в хвостовике инструмента;
● Подъем колонны 200мм/300мм;
● Насадка фрезерная головка;
● Вращающееся хранилище для прикрепленной головки;
● 4-я ось/5-я ось;
● ATC типа «рука» (32/40/60 шт.);
● Разделительный короб для масла и воды;
● Кондиционер для электрического шкафа;
