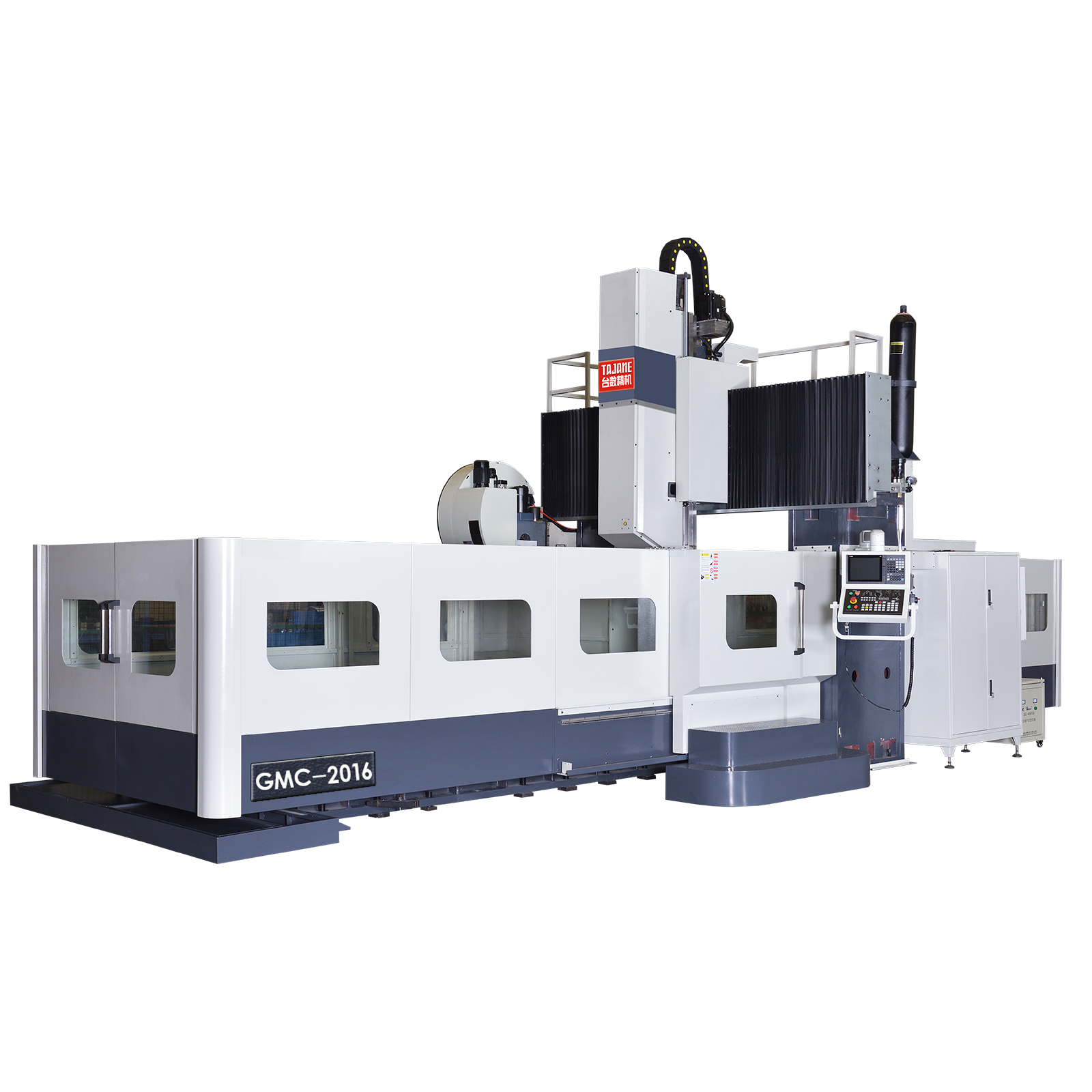

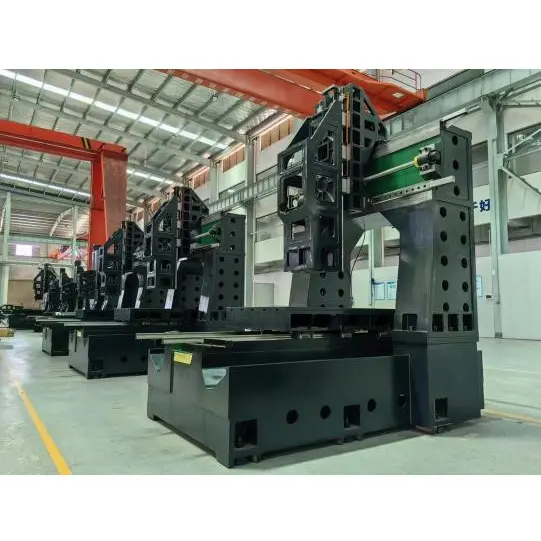

Портальный фрезерный станок GMC-2016
Обрабатывающие центры портального типа, обеспечивающие высокоточную производительность при высечке, высокоточной контурной обработке, фрезеровании, сверлении и нарезании резьбы
Использование продукта
Портальный обрабатывающий центр TAJANE, отличающийся большой мощностью и высокой жесткостью, представляет собой комплексное решение для обработки крупногабаритных заготовок.
Обрабатывающие центры портального типа широко используются при обработке деталей в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях.

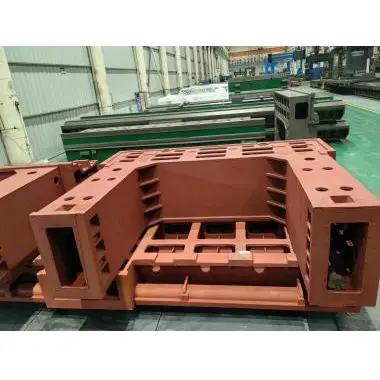

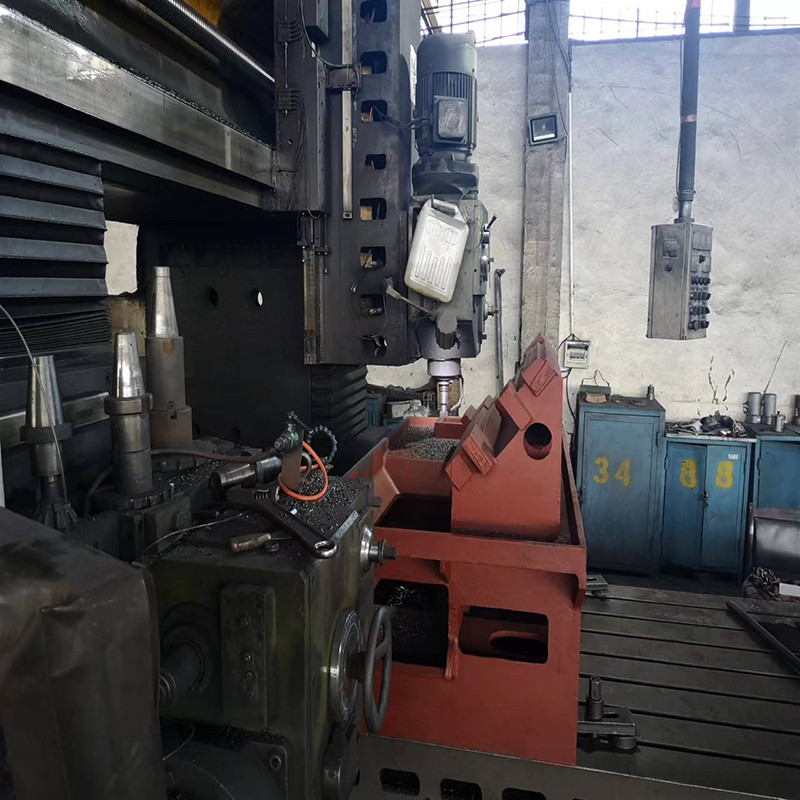

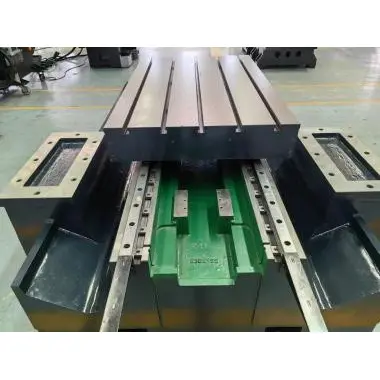

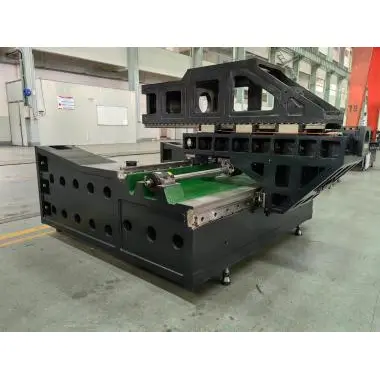

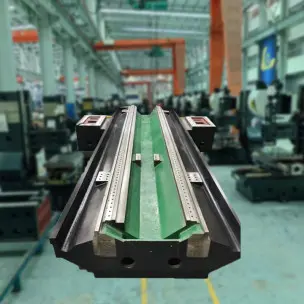

Бутик запчастей

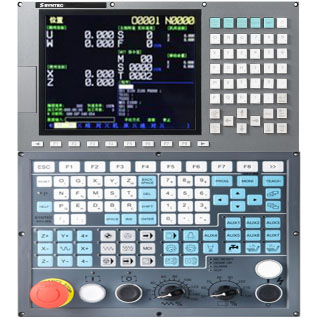

Настроить фирменную систему ЧПУ

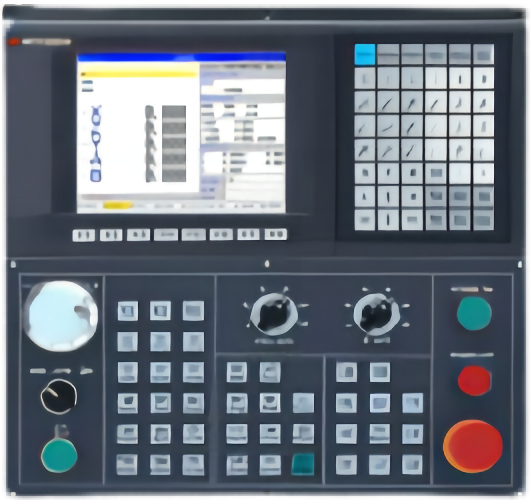

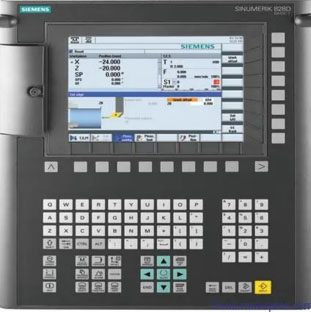

Портальные обрабатывающие центры TAJANE поставляются в соответствии с потребностями клиентов, предлагая различные марки систем ЧПУ для удовлетворения различных потребностей клиентов в вертикальных обрабатывающих центрах: FANUC, SIEMENS, MITSUBISH, SYNTEC.
| модель | Единица | GMC-2016 |
| гладить | ||
| Ход по оси X | mm | 2000 |
| перемещение по оси Y | mm | 1650 |
| Перемещение по оси Z | mm | 800 |
| От торца шпинделя к столу | mm | 250- 1050 |
| Расстояние между двумя столбцами | mm | 1650 |
| Верстак | ||
| Размеры верстака (длина × ширина) | mm | 2100×1400 |
| Т-образный паз (размер × количество × расстояние) | mm | 22×7×200 |
| Максимальная загрузка верстака | kg | 4000 |
| главная ось | ||
| Конус шпинделя | БТ 50/φ190 | |
| Стандартный тип шпинделя | об/мин | Тип ремня 40-6000 |
| Мощность шпинделя (непрерывная/перегрузка) | Kw | 15/ 18.5 |
| кормить | ||
| скорость резки | мм/мин | 1-6000 |
| Быстрая скорость | м/мин | X/Y/Z: 8/10/10 |
| точность | ||
| точность позиционирования | mm | ±0,005/300 |
| Повторяющаяся точность позиционирования | mm | ±0,003 |
| другой | ||
| Требуемое давление воздуха | кгс/см2 | 6.5 |
| Мощность | КВА | 40 |
| Вес брутто станка | kg | 18200 |
| Чистый вес станка | kg | 18000 |
| Площадь основания станка (длина × ширина) | mm | 7500×4000 |
| Высота машины | mm | 3800 |
| Инструментальный магазин (опционально) | ||
| Тип инструментального магазина | Диски | |
| Характеристики инструментального магазина | БТ50 | |
| Время смены инструмента (от ножа до ножа) | Раздел. | 3.5 |
| Емкость магазина | Помещать | 24 |
| Максимальный размер инструмента (диаметр/длина смежного инструмента) | mm | Ф125/400 |
| Максимальный вес инструмента | Kg | 15/20 |
Стандартная конфигурация
●Тайваньский шпиндель 6000 об/мин (максимальная скорость 3200 об/мин), BT50-190;
●Тайвань X, Ytwo линейные роликовые направляющие большой грузоподъемности,
●Направляющая Z-образная;
●Тайваньские шарико-винтовые приводы для осей X,Y,Z;
●Инструментальный магазин рычажного типа производства Тайваня на 24 инструмента;
●Подшипники NSK;
●Автоматическая система смазки;
●Тайваньский насос охлаждающей жидкости;
●Электрические компоненты Schneider;
●Система азотистого баланса;
●Кондиционер для электрощита;
●Водяной и воздушный пистолет;
●Винтовой транспортер стружки;
Дополнительные аксессуары
● Магазин инструментов цепного типа на 32 шт.;
●Коробка передач и масляное охлаждение производства Германии ZF;
●2МПа подача СОЖ через шпиндель;
●Датчик для настройки инструмента Renishaw TS27R;
●Система удаления с двойной цепью;
●Планетарный редуктор на три оси;
●Тайваньский шпиндель 8000 об/мин
●Автоматическая замена угловой фрезерной головки 90°;
●Ручная замена угловой фрезерной головки 90°;
