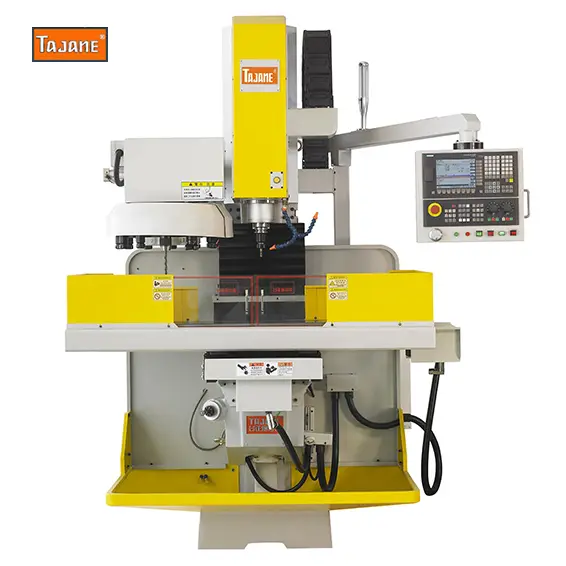

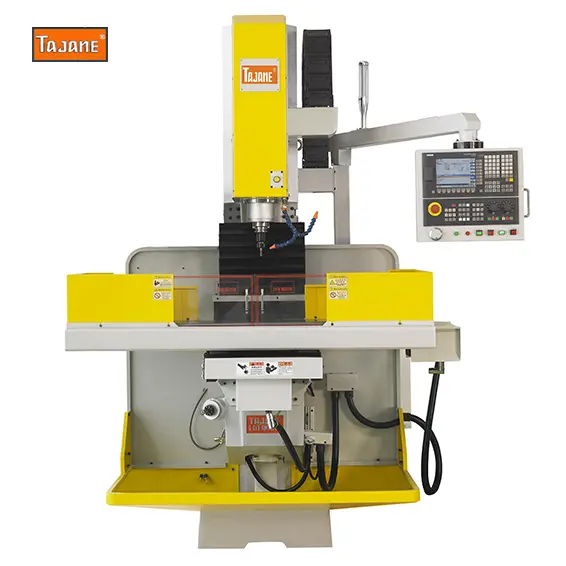

Фрезерный станок с ЧПУ MX-5SH

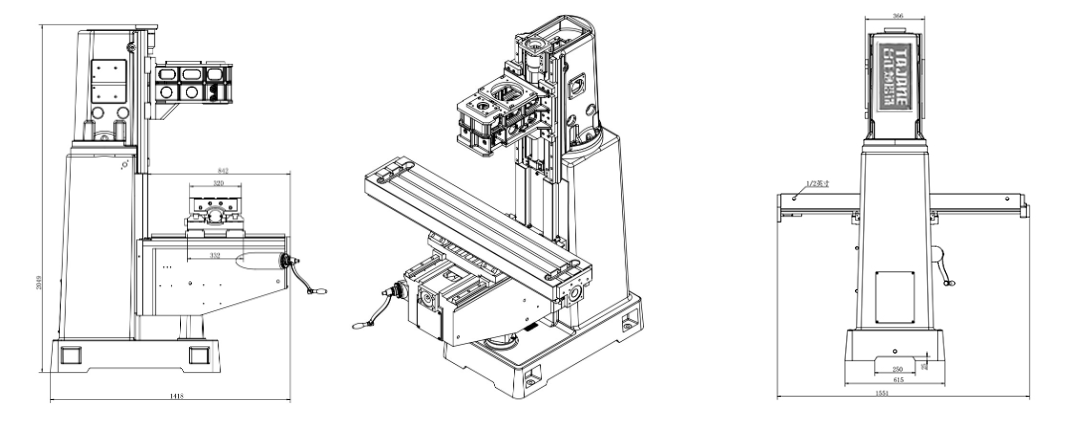

Оптомеханические чертежи
Чертежи револьверно-фрезерного станка с ЧПУ Taizheng, разработанного на основе тайваньской разработки, содержат основные элементы, такие как механические параметры и электрические схемы. Станина станка изготовлена из чугуна марки «Миханит», обработанного по специальной технологии, и обладает превосходной жёсткостью; шпиндель имеет прецизионную конфигурацию с высокой силой резания, что позволяет обрабатывать прецизионные пресс-формы, детали и компоненты и т.д.
Производственный процесс
Револьверно-фрезерный станок TAJANE изготавливается по оригинальным тайваньским чертежам, а литьё производится методом литья Mihanna из материала TH250. Изготовление станка включает в себя естественное разрушение, отпуск и прецизионную холодную обработку.

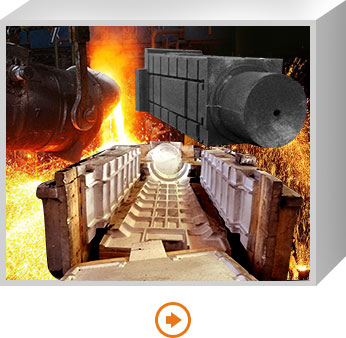

Процесс литья миханита

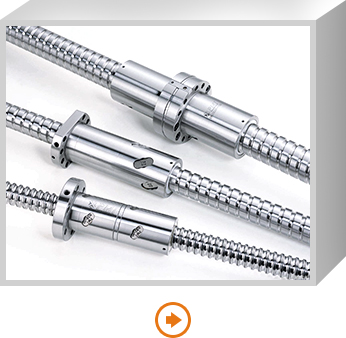

Шариковый винт Линейный направляющий рельс

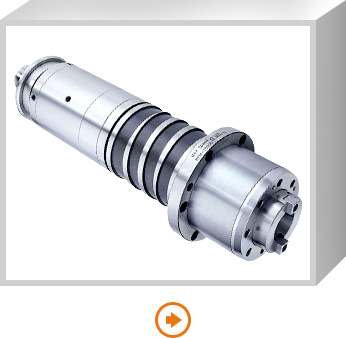

Шпиндель производства KENTURN

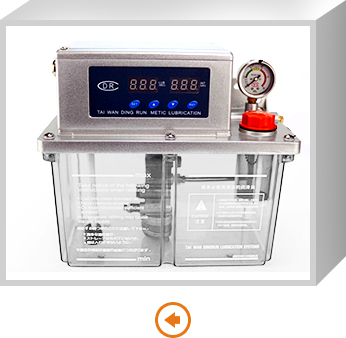

Смазочный насос HERG

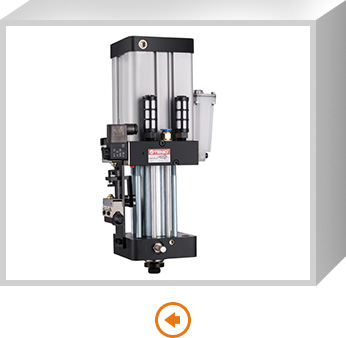

Машина для фиксации тяги

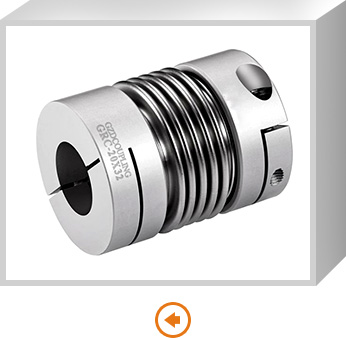

Муфта производства NBK Japan

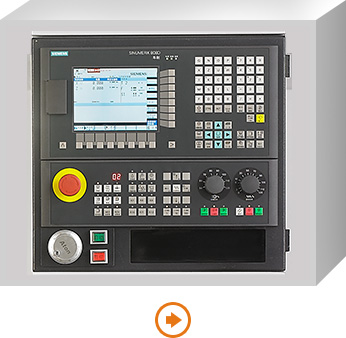

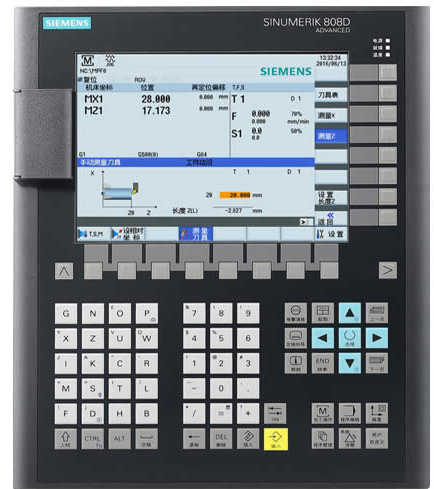

Система числового программного управления SIMMENS 808D

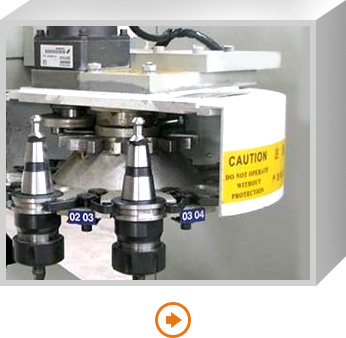

Журнал HDW Tool

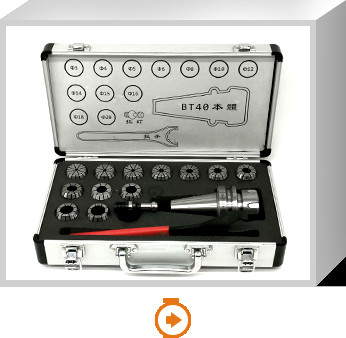

Высокоточная сборка патрона
Электробезопасность
Электрический блок управления имеет пыле- и водонепроницаемую защиту, а также защиту от протечек. Используются компоненты таких брендов, как Siemens и Chint. Предусмотрена возможность настройки релейной защиты 24 В, заземления машины, защиты от отключения питания при открытии двери и различных настроек защиты от отключения питания.
Вал подачи Шпиндельный инструмент Ручка регулировки скорости
Графическое программирование Цветной дисплей
Многоязычный интерфейс
Выключатель питания
Главный выключатель Индикаторная лампа питания
Защита заземления
Кнопка аварийной остановки

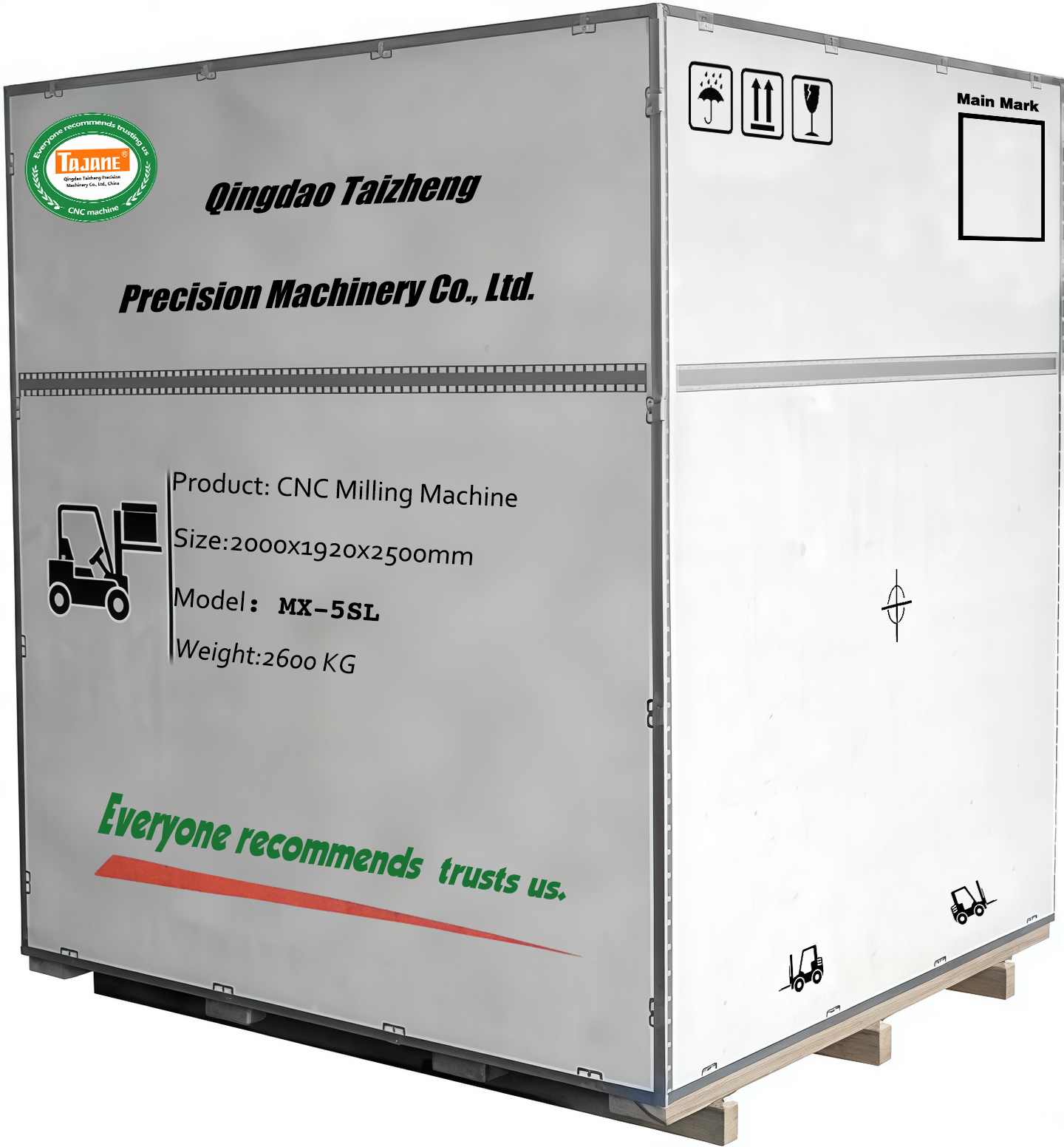

Прочная упаковка
Безопасная транспортировка: станок находится в вакуумной упаковке, защищённой от влаги, а снаружи упакован в цельную древесину без фумигации и полностью закрытую стальную полосовую упаковку. Его можно безопасно перевозить в любую точку мира.
Стальные застежки для ремней, деревянная упаковка,
Замковое соединение, прочное и устойчивое к растяжению.
Бесплатная доставка в крупные порты и пункты таможенного оформления по всей стране.

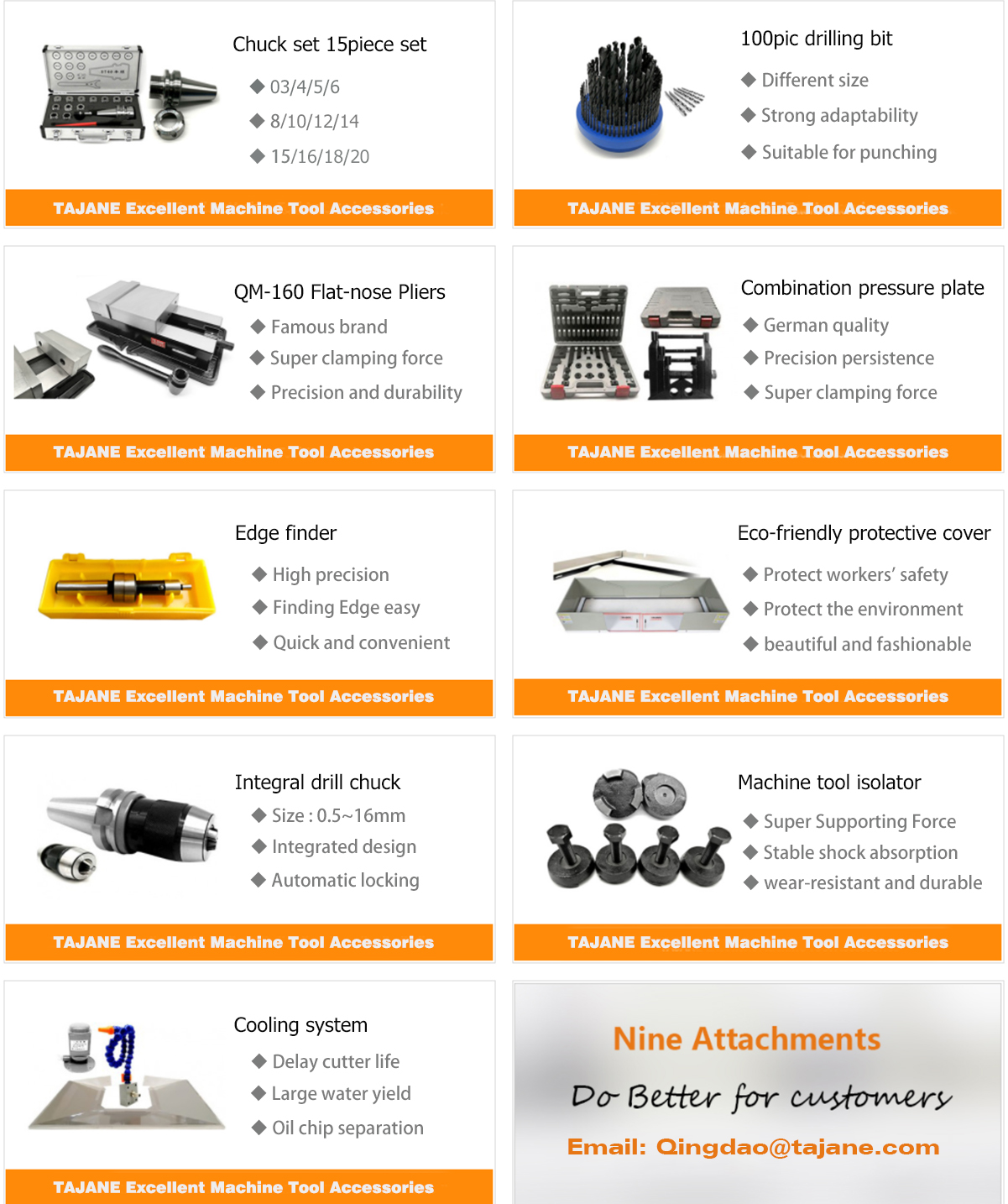

Принадлежности для фрезерных станков удовлетворяют различным требованиям обработки
Стандартная комплектация: в качестве подарка включены девять основных аксессуаров, которые позволяют удовлетворить различные потребности клиентов в обработке..

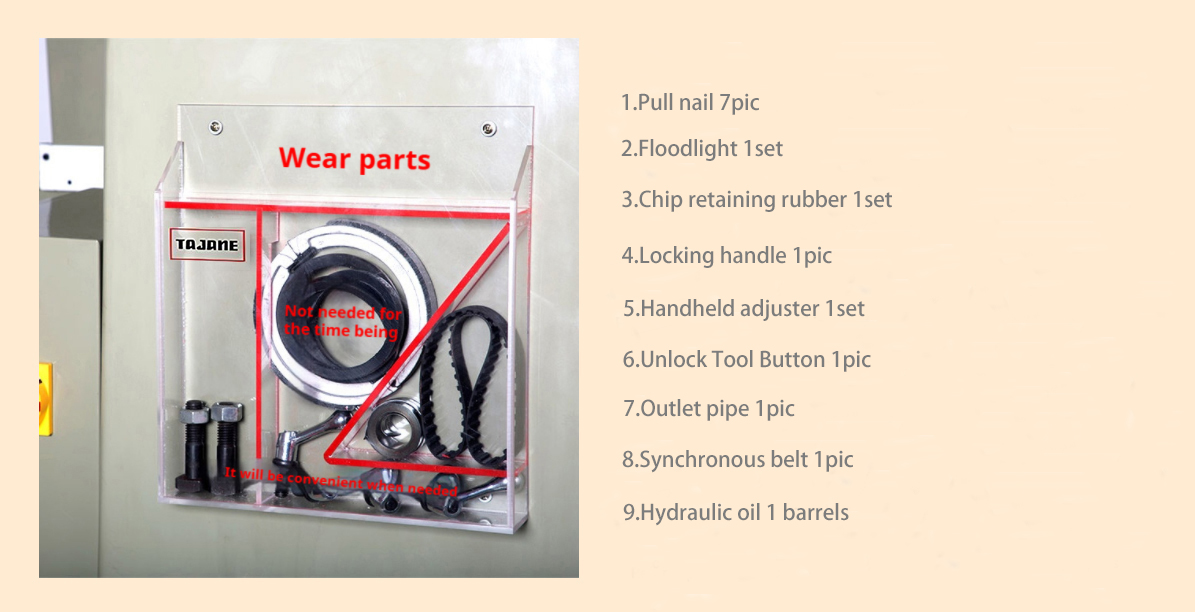

Представляем девять видов изнашиваемых деталей, которые помогут решить ваши проблемы
Расходные материалы: для вашего спокойствия в комплект входят девять основных расходных материалов. Возможно, они вам никогда не понадобятся, но они сэкономят время, когда понадобятся.
| Размеры кровати | 1473 х 320 мм |
| Ось X хода рабочего стола | 950 мм/980 мм (предельный ход) |
| Ход скользящего седла (ось Y) | 380 мм/400 мм (предельный ход) |
| Ход шпиндельной коробки (ось Z) | 415 мм |
| Ручной ход лифта | 380 мм |
| Несущая способность стола | 280 кг (полный ход)/350 кг (середина рабочего стола 400 мм) |
| Размер Т-образного паза | 3 х 16 х 75 мм |
| Главная ось | BT40- ∅120 Тайвань Кейчун |
| Скорость главного вала | 8000 об/мин |
| Мощность шпинделя | 3,75 кВт (номинальная) 5,5 кВт (перегрузка) |
| Напряжение | 380 В |
| частота | 50/60 |
| Точность позиционирования / точность повторного позиционирования | Середина рабочего стола 400 мм: 0,009 мм/±0,003 мм |
| Полный ход950 мм:0,02 мм、произвольный300 мм/0,009 мм | |
| Мощность двигателя подачи | X, Y/7 Нм Z/15 Нм с тормозом |
| Самая высокая скорость движения | Ось X, Y/12 м/мин Ось Z/18 м/мин |
| Шариковый стержень типа X-образный вал | 3208 Тайвань оригинал |
| Шариковый пруток типа Y-вал | 3208 Тайвань оригинал |
| Шариковый стержень модели Z-вал | 3205 Тайвань оригинал |
| Ось X рельса | 35-шаровая проволочная дорожка, полностью принадлежащая Тайваню |
| Линейный рельс ось Y | 35-шаровая проволочная дорожка, полностью принадлежащая Тайваню |
| Ось Z рельса | 30-шаровая проволочная дорожка, полностью принадлежащая Тайваню |
| схватить | НБКЯпонский |
| Ножевой цилиндр | Хаочэн Тайвань |
| магазин инструментов | 12Тип ковша, тайваньский бренд |
| система | Siemens, ГерманияСистема 808D |
| Размер формы станка | 2000x1920x2500 |
| масса | 2600 кг |
| Точность позиционирования по оси X при полном ходе / точность повторного позиционирования | 0,02 мм/0,012 мм |
| Точность позиционирования/повторяемость 400 мм по центру верстака | 0,009 мм/0,006 мм |
